Тонкостенная перегородка самонесущий каркас MB-SR50 EI

из алюминия и стекла

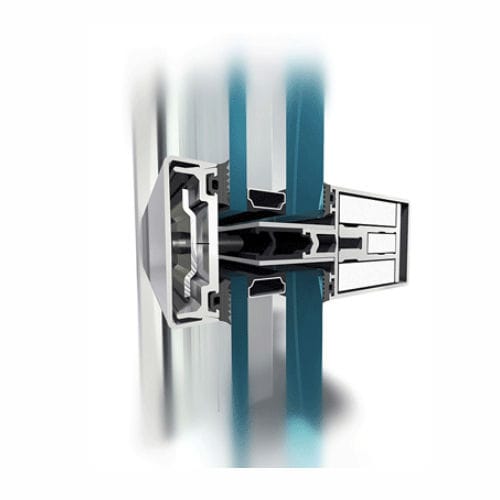

Система стены mullion и транца MB-SR50 EI конструирована для конструкции облегченных ненесущих стен плоского огня вися и заполняя типа, с огнестойкостью EI15, EI30, EI45 и EI60 согласно PN-EN 1364-3. Система расклассифицирована как не огн-распространяющ (NRO). Системное проектирование основано на поддерживая конструкции рамки, который состоят из вертикальных (mullions) и горизонтальных (транцы) алюминиевых сечений коробки с характерной шириной 50 mm. Профили mullion и транца подходяще присоединены к друг с другом и формируют алюминиевую структуру гриля, которая установлена к конструкции здания посредством соотвествующих поддержек. Для того чтобы получить огнестойкость алюминиевых разделов, mullions и транцы приспособлены с особенными огнеупорными вставками. Вставка состоит из алюминиевого раздела с уместной формой, которая действует как подкрепление, покрытой огнеупорными плитами. Конструкция конструированная таким образом включает пользу стандартных разделов mullion и транца используемых в системе MB-SR50, которая в значительной степени улучшала затратыэффективность всей конструкции. В конструкции MB-SR50 EI, были использованы mullions с глубиной 85-185mm и транцы с глубиной 65-145mm. Соединение верхнего слоя mullion и транца предусматривано в системе для обеспечения эффективных дренажа воды и вентиляции застекляя полостей.
