Автоматическая система для откатных ворот ONDA 623

модульная

Обзор
Комплект автоматизации сдвижных ворот для жилого сектора до 600 кг и для многоквартирных/сообщества до 400 кг. Включает редукторный мотор ONDA 623 с встроенным блоком управления SC230 и встроенным радиоприёмником 433,92 MHz. Предназначен для монтажа с регулируемой по высоте фундаментной плитой и аварийным разъединителем для ручного управления при отключении питания.

Соответствие и общие характеристики

• Соответствует требованиям EN12453 и EN12445 по обнаружению препятствий и инверсии движения при идеальных условиях монтажа.
• Электронная регулировка крутящего момента в сочетании с технологией энкодера обеспечивает контролируемое, плавное приближение при открытии и закрытии.
• Непрерывность работы может поддерживаться за счёт опционального набора аккумуляторов, устанавливаемого внутри корпуса привода.
• Корпус из литого под давлением алюминия.
• Червячный редукторный мотор с алюминиевым корпусом и встроенным электронным блоком управления.
• Регулируемая по высоте фундаментная плита для упрощения выравнивания и установки.
• Рычаг аварийного разблокирования с индивидуальным ключом для ручного отключения при отключении питания.

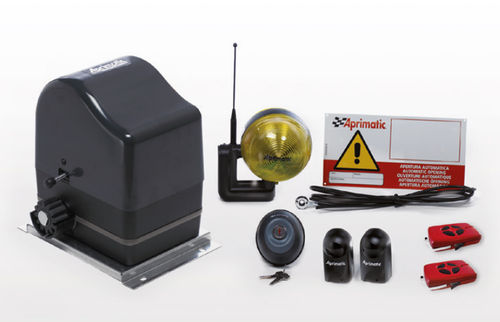

Комплектация

• 41623/001 - ONDA 623 редукторный мотор с интегрированным блоком управления SC230; встроенный радиоприёмник 433,92 MHz; ключ разблокировки; комплект фундаментной плиты. - 1 шт.
• 41905/004 - TM4 - 4-канальный передатчик 433,92 MHz - 2 шт.
• 41929/003 - комплект антенны 433,92 MHz для ET2N-ET20N - 1 шт.
• 41840/006 - ET2N 24V световой индикатор LED - 1 шт.
• 41812/008 - ER 12-24V пара фотоэлементов - 1 шт.
• 41830/007 - PC12E настенный ключевой переключатель - 1 шт.
• (Aprimatic signal panel) - 1 шт.

Технические характеристики

• Модель / наименование: ONDA 623
• Использование: комплект автоматизации сдвижных ворот для жилых и многоквартирных/общественных применений
• Максимальный вес створки: жилой сектор до 600 кг; многоквартирный/общественный до 400 кг
• Тип мотора: червячный редукторный мотор с алюминиевым корпусом
• Блок управления: интегрированный электронный блок управления SC230
• Безопасность: соответствует EN12453 и EN12445 при идеальных условиях установки
• Управление крутящим моментом: электронная регулировка крутящего момента в сочетании с технологией энкодера
• Радио: встроенный приёмник 433,92 MHz
• Комплект поставки: встроенный радиоприёмник, ключ разблокировки, фундаментная плита; передатчики TM4; комплект антенны; световой индикатор; фотоэлементы; ключевой переключатель; сигнальная панель
• Резервное питание: опциональный набор аккумуляторов может быть установлен в корпусе привода
• Корпус: литой под давлением алюминий
• Аварийное разблокирование: рычаг с индивидуальным ключом
• Фундамент: регулируемая по высоте фундаментная плита
