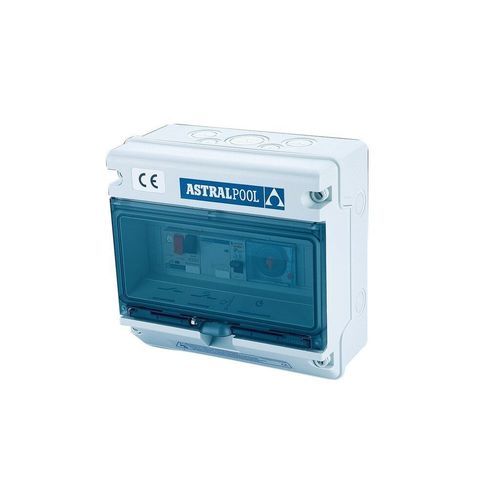

Распределительный шкаф для фильтрации 25717

для насосагерметичныйс дистанционным управлением

Описание продукта
Щит управления насосом со степенью защиты IP-65 для управления фильтрационной помпой, с прозрачной передней дверцей, замком и ключом; предназначен для настенного монтажа и использования в помещениях/на улице при требовании IP65.

Электрическая совместимость

• 220/240V однофазный (P+N+T) 50Hz/60Hz
• 380/415V трёхфазный (3P+N+T) 50Hz/60Hz
• 220/230V трёхфазный (3P+T) 50Hz/60Hz

Функции и подключения
24‑часовой мастер‑таймер с шагом программирования 15 минут. Подключения для дистанционного управления насосом (пуск/стоп) и для вспомогательного оборудования (например, датчик замерзания, контроль уровня). Крепления для кабелей (gland) на каждой ввод/вывод линии.

Комплект поставки

• Электрическая схема
• Схема подключений
• Инструкции по установке
• Сертификат CE
• Кабельные вводы для каждого входа/выхода
• Винты и дюбели (4 шт.) для настенного монтажа

Выбор и эксплуатация
Выбирайте шкаф по номинальному току фильтрационной помпы. Включает магнитотермическую защиту с регулировкой от 1,6 A до 10 A, контактор и 24‑часовой программируемый таймер. Режим работы выбирается переключателем в 3 позициях: Auto / 0 / Manual.

Коды / Типы
CODE | Описание | Запчасти
25717 | Type A (см. техническую таблицу) |
25718 | Type B (см. техническую таблицу) |
25719 | Type C (см. техническую таблицу) |
25720 | Type D (см. техническую таблицу) |

Характеристики / технические спецификации

• Степень защиты: IP-65
• Фронтальная панель: прозрачное стекло с замком и ключом
• Электрическая совместимость: 220/240V 1~ (P+N+T), 380/415V 3~ (3P+N+T), 220/230V 3~ (3P+T) — 50/60Hz
• Таймер: 24 часа с шагом 15 минут
• Дистанционные подключения: управление насосом (пуск/стоп) и вспомогательное оборудование (напр., датчик замерзания, контроль уровня)
• Документация: электрическая схема, схема подключений, инструкция по установке
• Сертификация и комплектующие: CE; кабельные вводы; винты и дюбели (4 шт.)
• Защитные элементы: магнитотермическая защита 1,6–10 A; контактор
• Переключатель режима: 3 позиции — Auto / 0 / Manual
• Доступные типы/коды: 25717 (Type A), 25718 (Type B), 25719 (Type C), 25720 (Type D)
