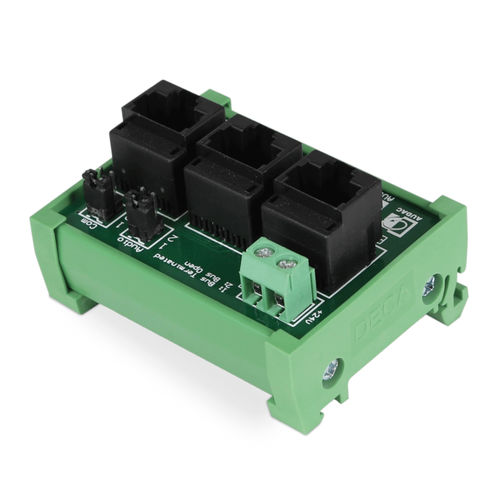

Шлюзовый блок интерфейса ARJ03P

на DIN-рейкеRJ45

Распределительная коробка ARJ03P - это разветвитель RJ45 / соединительная коробка, которая может использоваться для подключения и разделения любой шины данных на основе витой пары, подключаемой с помощью разъемов RJ45. Типичным примером применения является расширение шин связи и передачи звука, когда к одному периферийному порту матричной системы подключается несколько устройств ввода и/или вывода. Другой типичный пример - применение внешнего источника питания к коммуникационной шине для питания удаленного модуля ввода или вывода, когда передаваемое напряжение питания становится недостаточным из-за большой длины кабеля. Он состоит из трех разъемов RJ45, которые представляют собой разъемы "BUS IN" и "BUS OUT" для выполнения входящих и исходящих соединений, а третий разъем обеспечивает подключение удаленного модуля ввода или вывода. Имеются две оконечные перемычки, с помощью которых коммуникационные (Pin4 и Pin5) и аудио (Pin7 и Pin8) пары могут быть оконечены на их характерный импеданс (120 Ом), чтобы обеспечить четкую связь без отражений. Имеется разъем для подключения внешнего источника питания (+24 В постоянного тока) к шине. Напряжение +24 В постоянного тока подается на контакты 3 (+) и 6 (GND) разъема RJ45. Корпус из небьющегося пластика позволяет легко монтировать устройство на Mini DIN-рейку. Технические характеристики Технические характеристики системы Оконечная нагрузка шины - Аудио - 120 Ω Связь - 120 Ω Разъемы - 3 x RJ45 1 x 2-контактный евроклеммный блок (питание) Характеристики продукта Размеры - 61 x 48 x 40 мм (Ш x В x Г) Вес - 0,043 кг Монтаж - Мини DIN-рейка Конструкция - Корпус из небьющегося пластика Цвета - Зеленый
