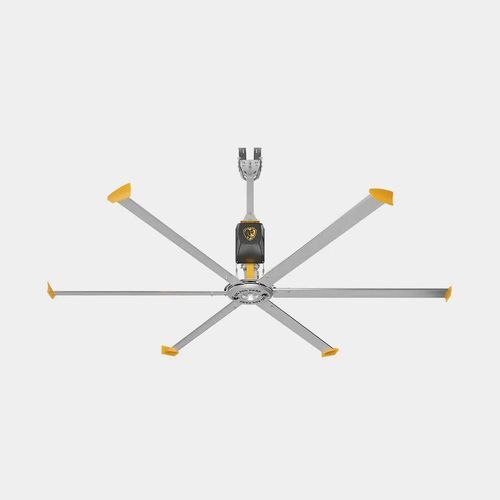

Спиральный вентилятор SHOPFAN

для кровлипромышленныйдля интерьера

Обзор
SHOPFAN — промышленный вентилятор HVLS диаметром 14 ft, подключаемый к стандартной розетке 15A. Узел поставляется предварительно подключенным и протестированным на заводе, управление выполняется с помощью прилагаемого OLED сенсорного контроллера.

Ключевые характеристики

• Готов к работе: Предварительная проводка, заводская проверка, в комплекте сетевой кабель 15 ft, совместимый со стандартными розетками 100–120V, 15A; монтаж, подключение и регулировка скорости с OLED.
• Промышленная коробка передач: Вентилируемая спиральная коробка передач с inline спиральными шестернями; смазка на весь срок службы синтетическим маслом, привод от промышленного двигателя 1.0 hp, передаточный механизм адаптирован к меньшим промышленных помещениям.
• 59,425 CFM — покрытие 14 ft: Шесть запатентованных аэродинамических лопастей Powerfoil с winglet обеспечивают до 59,425 CFM при диаметре 14 ft; включена 2 ft удлинительная трубка; поддерживается монтаж на двутаврах, фермовых балках, Z-профилях или цельных балках.
• Избыточная безопасность: Двойные страховочные тросы, фиксаторы лопастей, хаб-клипсы, крепеж Grade 8 и интеграция пожарного реле обеспечивают несколько уровней механической и электрической безопасности.

Вариант управления

• Проводной стандартный контроллер: Входит в комплект каждого вентилятора; обеспечивает плавное регулирование скорости через удобный OLED сенсорный экран. Доступна опционная защита паролем для ограничения доступа к настройкам.

Варианты монтажа

• Двутавр (I-Beam): Стандартная конфигурация монтажа для промышленных помещений.
• Bar Joists: Совместим с потолками на фермах (bar joists) при использовании уголков и крепежа Grade 8.
• Z-Purlins: Подходит для металлических конструкций с Z-профилем (комплект Z-purlin продается отдельно).
• Цельная балка / Glulam: Возможна установка на цельные балки или клеёные деревянные балки (Glulam); может потребоваться инженерная проверка.

Техническая документация

• Технические характеристики (cutsheet)
• Гарантия
• Руководство по установке
• Руководство по зазорам (clearance guidelines)

Технические характеристики

• Семейство моделей: SHOPFAN
• Диаметр вентилятора: 14 ft
• Максимальный воздушный поток: До 59,425 CFM при диаметре 14 ft
• Лопасти: Шесть запатентованных Powerfoil с winglet
• В комплекте: 2 ft удлинительная трубка
• Питание: Подключается к стандартной 100–120V, 15A розетке (в комплекте кабель 15 ft)
• Двигатель: Промышленный двигатель 1.0 hp
• Привод: Вентилируемая спиральная коробка передач с inline спиральными шестернями, смазка на весь срок службы
• Контроллер: Проводной стандартный OLED сенсорный контроллер (переменная скорость; опциональная защита паролем)
• Средства безопасности: Двойные страховочные тросы, фиксаторы лопастей, хаб-клипсы, крепеж Grade 8, интеграция пожарного реле
• Монтаж: Совместим с двутаврами, bar joists, Z-purlins и цельными балками (для некоторых вариантов монтажа может потребоваться проверка инженером)
• Состояние при отправке: Предварительно подключен и протестирован на заводе
