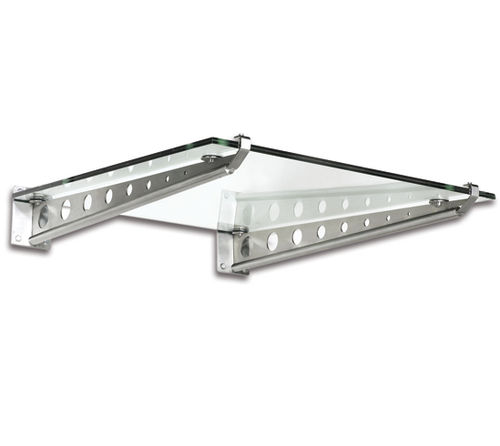

Навес для прихожей BO 5211041 из металлаиз стеклаплоский
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Применение
- для прихожей
- Конструкция
- из металла
- Материал
- из стекла
- Форма
- плоский
- Стиль
- современный
- Ширина
1 400 mm, 1 800 mm, 2 100 mm, 2 900 mm
(55,118 in, 70,866 in, 82,677 in, 114,173 in)- Глубина
1 200 mm
(47,244 in)
Описание
• Ширина козырька может варьироваться в пределах максимально допустимых размеров (см. таблицу)
• Вам необходимо:
• варианты заказа (размеры стекла / количество)
• 1800 x 1200 мм (полузакаленное стекло) / 2x BO 5211041
• 2900 x 1200 мм (полузакаленное стекло) / 3x BO 5211041
• 1400 x 1200 мм (флоат-стекло) / 2x BO 5211041
• 2100 x 1200 мм (флоат-стекло) / 3x BO 5211041
• Другие размеры также возможны
• по спецзаказу
• Чертеж: (t = толщина материала) 1 Опорная рука t =5 2 Опорная трубка диам. 33,7 х 2 3 Резьбовой крепежный елемент диам. 30; H = 30 4 Принимающий диск диам. 30; t =5 5 Îïîðíûé диск диам. 65; t =5 6 Скобка спереди В = 30; t =5 7 Скобка сзади В = 30; t =5 8 Заглушка диам. 33,7; t =7 9 Диск крепления к стене Н = 200; В = 140; t =8 10 Крепежный винт М 10 х 30 11 Резиновая прокладка 30 х 20 х 3 12 Резиновая прокладка Е65
Каталоги
Download Hardware Catalogue: Fittings for Glass
532 Страницы
