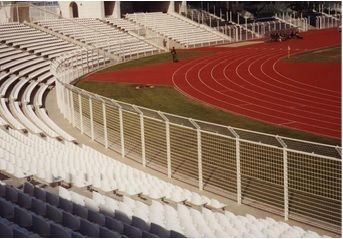

Забор из металлической сетки CHAMPION D.M.

из сварной решеткидля спортивной площадкимодульный

Описание
Ограждение спроектировано в соответствии с действующими нормами безопасности для строительства и эксплуатации спортивных сооружений. Соответствует UNI EN 13200-3. Ограждение Champion D.M. состоит из модульных, монолитных, несоединённых панелей сварной сетки и стоек IPE 100. Прочность обеспечивает защиту и безопасность игрового поля при сохранении хорошей видимости для зрителей. Доступно с нижней панелью (offendicola) или без неё.

Верхняя панель

• Материал: углеродистая сталь UNI EN 10025 S235JR
• Высота: 1174 мм; ширина: 1995 мм
• Размер ячейки сетки: 124 x 100 мм
• Горизонтальные элементы: плоская полоса 25×3 мм
• Вертикальные элементы: круглый стержень Ø 5 мм
• Вертикальные рамки из плоской полосы 25x3 мм, с отверстиями для крепления к стойке
• Верхняя направляющая: U-профиль 50x50x50 мм, толщина 3 мм

Нижняя панель

• Материал: углеродистая сталь UNI EN 10025 S235JR
• Высота: 933 мм; длина: 1995 мм
• Размер ячейки сетки: 124 x 50 мм
• Горизонтальные элементы: плоская полоса 25×3 мм
• Вертикальные элементы: круглый стержень Ø 5 мм
• Вертикальные рамки из плоской полосы 25x3 мм, с отверстиями для крепления к стойке

Нижняя панель (offendicola)

• Материал: углеродистая сталь UNI EN 10025 S235JR
• Высота: 540 мм
• Размер ячейки сетки: 124 x 100 мм
• Горизонтальные элементы: плоская полоса 25×3 мм
• Вертикальные элементы: круглый стержень Ø 5 мм
• Рамки из плоской полосы 25x3 мм, с отверстиями для крепления к стойке
• Верхняя направляющая нижней панели: квадратная труба 35×35 мм, толщина 3 мм

Стойки

• Материал: углеродистая сталь UNI EN 10025 S235JR
• Профиль стойки: IPE 100
• Высота: 2550 мм (или конфигурация 2630+560 мм)
• Соответствующие отверстия для крепления панелей и заземления ограждения

Крепёжные элементы

• Материал: нержавеющая сталь AISI 304
• Противоугонная система: TTQST M 10×30 черного цвета (по запросу)

Покрытие

• Горячее цинкование по UNI EN ISO 146

Стандартные размеры

• Стандартные размеры панелей и стоек согласно техническому листу продукта (ширина панели: 1995 мм; высоты панелей указаны для верхней, нижней и нижней панели; стойки: 2550 мм или 2630+560 мм)

Характеристики / Технические спецификации

• Соответствие: UNI EN 13200-3
• Тип панелей: сварная сетка, модульная и монолитная
• Основной материал: углеродистая сталь UNI EN 10025 S235JR
• Размеры ячеек сетки: 124x100 мм (верхняя панель), 124x50 мм (нижняя панель), 124x100 мм (нижняя панель)
• Горизонтальные элементы: плоская полоса 25×3 мм
• Вертикальные элементы: круглый стержень Ø 5 мм
• Вертикальные рамки: плоская полоса 25x3 мм с отверстиями для анкерования
• Верхняя направляющая (верхняя панель): U-профиль 50x50x50 мм толщина 3 мм
• Верхняя направляющая (нижняя панель): квадратная труба 35×35 мм толщина 3 мм
• Стойка: профиль IPE 100
• Доступные высоты панелей: 1174 мм (верх.), 933 мм (ниж.), нижняя панель 540 мм
• Стойки: высота 2550 мм или альтернатива 2630+560 мм
• Крепежные элементы: нержавеющая сталь AISI 304; опциональная противоугонная система TTQST M 10×30
• Отделка: горячее цинкование по UNI EN ISO 146
