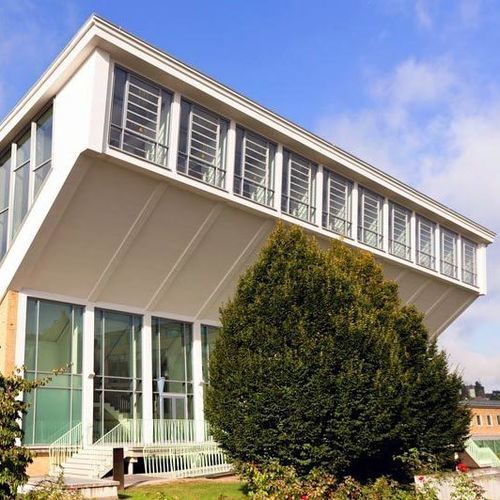

Окно с пластинами TGL ISO

поворотноеповоротное с центральной осьюиз РА

Продукт

• Серия: TGL ISO — 24 BT 50 / 32 BT 60 / 44 BT 70

Описание конструкции

• Предназначены для установки в вертикальный фасад
• Профили рамы и ламелей: алюминий с термоизолирующим композитом на основе профилей PA6.6
• Заполнение: двойной стеклопакет или панель; остекление по периметру в рамке
• Колеблющиеся ламели, смонтированные на горизонтальной оси

Размеры профилей

• Полная глубина рамы: 50 мм
• Ширина видимой части рамы: 38 мм
• Ширина видимой части вертикальной ламели: 33 мм
• Ширина видимой части стыка горизонтальной ламели: 66 мм

Тип открывания

• Жалюзийные окна состоят из одной или нескольких наложенных друг на друга ламелей, которые открываются вокруг горизонтальной оси в виде качающегося створки. Нижняя часть под осью поворота открывается наружу, верхняя часть — внутрь. Ось поворота обычно расположена по центру, но при необходимости может быть смещена до 1/3–2/3.
• Стандартный угол открытия: 78°; при необходимости регулируется в диапазоне 0–90°

Уплотнения

• Вертикальные: щеточное уплотнение
• Стыки горизонтального профиля: щетка + EPDM

Фурнитура

• Скрытая фурнитура
• Изготовлена из коррозионностойких материалов; оцинкована

Поверхности / Отделки

• Профили анодированы; возможны порошковое или мокрое лакокрасочное покрытие по RAL, NCS, DB
• Специальные цвета по запросу

Доступная документация (технические паспорта / запрос / тексты объявлений)

• Системные разрезы и системные технические паспорта для TGL ISO 24 BT 50 и TGL ISO 32 BT 60
• Технические паспорта: TGL ISO 24 BT 50, TGL ISO 32 BT 60, TGL ISO 44 BT 70
• Формы для запросов и тексты объявлений доступны для вариантов BT 50 / BT 60 / BT 70

NSHEV – согласно DIN EN 12101-2:2003
Аэродинамически эффективная площадь открытия — по расчёту
Функциональная безопасность — Re 1000
Работа под нагрузкой — SL 0
Работа при низких температурах, зависит от размера и веса — T (-20)
Устойчивость к ветровому давлению — WL 3000
Термостойкость — B 300-E

Окно – согласно DIN EN 14351-1
Воздухопроницаемость (EN 12207) — класс 3 (специальная версия BT 60: класс 4)
Водонепроницаемость при ветровом дожде (EN 12208) — класс 6A (специальная версия BT 60: 7A)
Устойчивость к ветровому давлению (EN 12210) — класс C2 (специальная версия BT 60: C5)
Акустическая защита (EN ISO 717-1) — TGL ISO 32 BT 60: 39 dB
Примеры коэффициента теплопередачи (EN ISO 10077-1)* — TGL ISO 24 BT 50: 1.70 W/m²K (с двойным остеклением); TGL ISO 32 BT 60: 0.99 W/m²K (с тройным остеклением); TGL ISO 32 BT 60: 0.91 W/m²K (с вакуумной панелью)
*Значения зависят от размера и заполнения жалюзийного окна

Технические характеристики

• Семейство продуктов: TGL ISO (жалюзийные окна)
• Доступные конструктивные варианты: 24 BT 50, 32 BT 60, 44 BT 70
• Глубина рамы: 50 мм
• Ширины видимой части: рама 38 мм; вертикальная ламель 33 мм; стык горизонтальной ламели 66 мм
• Материал ламели/рамы: алюминиевые профили с термоизолирующим композитом PA6.6
• Остекление / заполнение: двойной стеклопакет или панель; остекление по периметру в рамке
• Открывание: горизонтальная ось, качающееся полотно; стандарт 78° (регулируется 0–90°); ось поворота по центру или смещена до 1/3–2/3
• Уплотнения: вертикальная щетка; горизонтальная щетка + EPDM
• Фурнитура: скрытая, коррозионностойкая, оцинкованная
• Поверхности: анодирование или порошковое/мокрое покрытие по RAL, NCS, DB; специальные цвета по запросу
• Акустические характеристики: до 39 dB (TGL ISO 32 BT 60)
• Представительные примеры теплопередачи: 1.70 W/m²K (24 BT 50 с двойным остеклением); 0.99 W/m²K (32 BT 60 с тройным остеклением); 0.91 W/m²K (32 BT 60 с вакуумной панелью)
• Нормы / классификации: NSHEV по DIN EN 12101-2; Требования к окнам по DIN EN 14351-1 (воздухопроницаемость, водонепроницаемость, ветровая устойчивость как указано выше)
