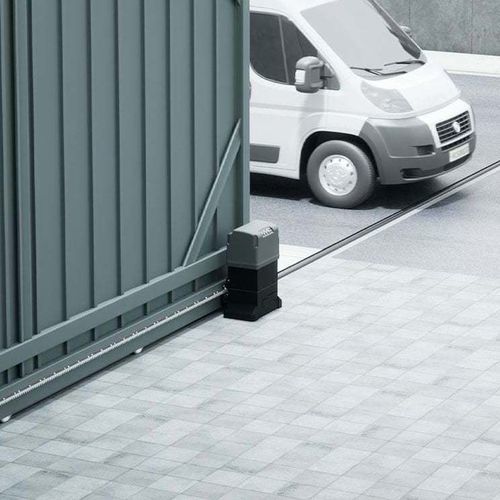

Автоматическая система для откатных ворот 746 C & 844 C

Обзор

• Модернизированные редуктор‑двигатели FAAC с интегрированным электронным блоком управления E781S LC: регулировка скоростей, два выделенных входа для защитных кромок (NC или 8,2 кΩ) и поддержка Bus2Easy.
• Высокопроизводительное управление двигателя с обратной связью и высокоразрешающим энкодером для более плавных разгонов/торможений, оптимизации силы, снижения потребления и регулируемой чувствительности обнаружения препятствий.
• Совместимость: Совместимы с платформой Simply Connect и радиотехнологией FDS.
• Интегрированная функция низкого энергопотребления в режиме ожидания: E781S LC поддерживает режим низкого энергопотребления в соответствии с Директивой по экодизайну 2009/125/EC и Регламентом ЕС 2023/826. Режим можно включать/выключать в меню платы; при включении он активируется автоматически после периода бездействия (<0,5 W стандарт; 2 W при подключении к Simply Connect).

Ключевые характеристики

• Максимальная масса створки: 400–600 кг (746 C) / 1 800 кг (844 C)
• Максимальная длина одной створки: 40–50 м (746 C) / 40 м (844 C)
• Максимальная скорость: 9,6–12 м/мин (варианты 746 C) и 9,6 м/мин (844 C)
• Назначение: промышленное / коммерческое / жилое — режим непрерывной работы

FAAC 746 C — Технические данные
Параметр | 746 C Z16 | 746 C Z20
Напряжение питания | 220–240 V~ @50/60 Hz | 220–240 V~ @50/60 Hz
Макс. мощность | 350 W | 350 W
Пиньон | Z16 Модуль 4 | Z20 Модуль 4
Макс. крутящий момент при пуске | 466 N | 372 N
Макс. тяговая сила | 830 N | 665 N
Макс. масса створки | 600 kg | 400 kg
Макс. скорость створки | 9,6 m/min | 12 m/min
Макс. длина створки | 40 m | 50 m
Тормозной ход | 30 mm | 30 mm
Тип применения | Промышленное/Коммерческое/Жилое | Промышленное/Коммерческое/Жилое
Частота использования | Непрерывное использование | Непрерывное использование
Класс защиты | IP44 | IP44
Температура окружающей среды | −20 °C – +55 °C | −20 °C – +55 °C
Пусковой конденсатор | 12,5 µF | 12,5 µF
Термическая защита | 120 °C автоматический возврат | 120 °C автоматический возврат
Уровень звукового давления (LpA) | ≤ 70 dB(A) | ≤ 70 dB(A)
Масло | Поставляется FAAC | Поставляется FAAC
Вес мотор‑редуктора | 16,2 kg | 16,5 kg
Код изделия | 109745 | 109746

FAAC 844 C — Технические данные
Параметр | 844 C Z16
Напряжение питания | 220–240 V~ @50/60 Hz
Макс. мощность | 680 W
Пиньон | Z16 Модуль 4
Макс. крутящий момент при пуске | 606 N
Макс. тяговая сила | 1300 N
Макс. масса створки | 1800 kg
Макс. скорость створки | 9,6 m/min
Макс. длина створки | 40 m
Тормозной ход | 30 mm
Тип применения | Промышленное/Коммерческое/Жилое
Частота использования | Непрерывное использование
Класс защиты | IP44
Температура окружающей среды | −20 °C – +55 °C
Пусковой конденсатор | 18 µF
Термическая защита | 120 °C автоматический возврат
Уровень звукового давления (LpA) | ≤ 70 dB(A)
Масло | Поставляется FAAC
Вес мотор‑редуктора | 16,9 kg
Код изделия | 109925

Характеристики / Технические спецификации

• Модели: FAAC 746 C (варианты Z16, Z20) и FAAC 844 C (Z16)
• Питание: 220–240 V~ @50/60 Hz
• Макс. мощность: 350 W (746 C), 680 W (844 C)
• Пиньоны: Z16 Модуль 4, Z20 Модуль 4 (746 C Z20)
• Тяга и крутящий момент: значения по моделям см. выше
• Макс. масса створки: до 600 kg (746 C), до 1 800 kg (844 C)
• Макс. длина/скорость створки: до 50 m / 12 m/min в зависимости от варианта
• Тормозной ход: 30 mm
• Класс защиты: IP44 — температура эксплуатации −20 °C до +55 °C
• Пусковой конденсатор: 12,5 µF (746 C), 18 µF (844 C)
• Термическая защита: 120 °C автоматический возврат
• Уровень шума: ≤ 70 dB(A)
• Смазка: масляная ванна от FAAC для тихой работы и увеличенного срока службы
• Блок управления: E781S LC (дисплей/кнопки, высокоразрешающий энкодер, 2 входа для защитных кромок, 2 программируемых выхода)
• Подключение: Bus2Easy, совместимость с Simply Connect и радиотехнологией FDS
• Потребление в режиме ожидания: <0,5 W (режим LC), 2 W при подключении к Simply Connect (если LC включён)
