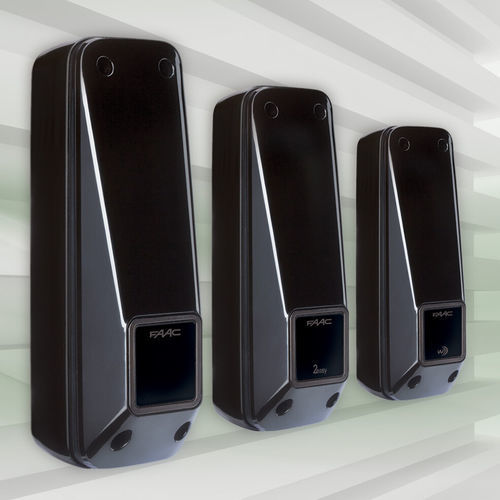

Фотодатчик для защиты XP 20 D

для безопасностидля контроля доступадля автоматической двери

Обзор продукта
Настенная регулируемая фотопара XP 20 D состоит из модулированного инфракрасного передатчика и приёмника и формирует луч обнаружения с номинальной дальностью до 20 м. Перекрытие луча изменяет состояние приёмника, обеспечивая надёжное обнаружение препятствий на воротах и барьерах.

Варианты

• XP 20 D: Система с традиционным питанием передатчика и приёмника 24 В.
• XP 20B D: Система BUS 2easy, использующая всего два неполяризованных провода 24 В; допускается установка до 16 пар в одной системе; имеется защита от помех от внешних источников света (напр., светодиодные фары автомобилей).
• XP 20W D: Приёмник с питанием 12–24 В; передатчик может питаться 12–24 В или от батареи (3 V CR2, не входит в комплект), что позволяет избежать прокладки кабеля к передатчику; выбираемые каналы позволяют установить до 4 пар и обеспечивают защиту от внешних световых помех.

Передатчик и приёмник
Модулированная инфракрасная пара передатчик/приёмник. Модуляция повышает помехоустойчивость к окружающему освещению. Пара обнаруживает прерывание луча и предназначена для настенного монтажа.

Настройка и монтаж
Фотодатчик установлен на поворотном кронштейне с высокопроизводительной линзой, оптимизирующей эффективность луча в любом направлении. Поворотный кронштейн может быть зафиксирован быстрофиксирующим поворотным замком (при необходимости снимается отвёрткой). Горизонтальная регулировка от -90° до +90° и встроенные допуски самовыравнивания упрощают установку.

Технические характеристики (таблица)
TECHNICAL SPECIFICATIONS | XP 20 D | XP 20B D | XP 20W D
Напряжение питания : 24V DC / 24V AC | через BUS 2easy, два 24V неполяризованных провода DC | Rx: 12-24V AC/DC; Tx: 12-24V AC/DC или батарейное питание (3 V CR2 - не входит)
Номинальная дальность : 20 m | 20 m | 20 m
Тип установки : настенный | настенный | настенный
Размеры (LxHxD) : 41 x 130 x 42 mm | 41 x 130 x 42 mm | 41 x 130 x 42 mm
Угол горизонтальной регулировки : -90° +90° | -90° +90° | -90° +90°
Угол самовыравнивания : ±7° (20 m) ±13.5° (5 m) | ±7° (20 m) ±13.5° (5 m) | ±7° (20 m) ±13.5° (5 m)
Время обнаружения препятствия : 13 ms | 20 ms | 40 ms
Потребляемый ток : Rx (30 mA) + Tx (20 mA) | Rx (10 mA) + Tx (10 mA) | Rx (30 mA) + Tx (40 mA при батарейном питании или 5 mA при 24V DC)
Степень защиты : IP54 | IP54 | IP54
Макс. мощность контакта : 60 VA / 24 W (XP 20 D) | — | —
Температура эксплуатации : -20°C ÷ +55°C | -20°C ÷ +55°C | -20°C ÷ +55°C
Примечания по ёмкости системы : Возможность установки до 16 пар в одной системе (XP 20B D); до 4 пар (XP 20W D)

Применение и преимущества
Подходит для систем безопасности автоматических ворот и барьеров. Выбор варианта подключения (традиционный, BUS 2easy, беспроводной/питающийся от батареи передатчик) позволяет адаптироваться к различным условиям установки: BUS 2easy упрощает прокладку кабелей для каскадных аксессуаров; батарейный передатчик исключает земляные работы для удалённых передатчиков.

Технические особенности

• Модель: XP 20 D (также доступна как XP 20B D и XP 20W D)
• Номинальная дальность: 20 m
• Установка: настенная
• Размеры: 41 x 130 x 42 mm
• Горизонтальная регулировка: -90° до +90°
• Самовыравнивание: ±7° при 20 m; ±13.5° при 5 m
• Время обнаружения препятствия: XP 20 D = 13 ms; XP 20B D = 20 ms; XP 20W D = 40 ms
• Питание: XP 20 D = 24V DC/AC; XP 20B D = BUS 2easy двухпроводная 24V DC (неполяризованная); XP 20W D = Rx 12–24V AC/DC, Tx 12–24V AC/DC или батарея (3 V CR2, не входит)
• Потребляемый ток: XP 20 D Rx 30 mA + Tx 20 mA; XP 20B D Rx 10 mA + Tx 10 mA; XP 20W D Rx 30 mA + Tx 40 mA (батарея) / 5 mA при 24V DC
• Степень защиты: IP54
• Макс. мощность контакта (XP 20 D): 60 VA / 24 W
• Температура эксплуатации: -20°C до +55°C
• BUS 2easy поддерживает до 16 пар в одной системе; беспроводной вариант поддерживает до 4 пар
• Поворотный кронштейн с высокопроизводительной линзой и быстрофиксирующим поворотным замком (съёмный)
