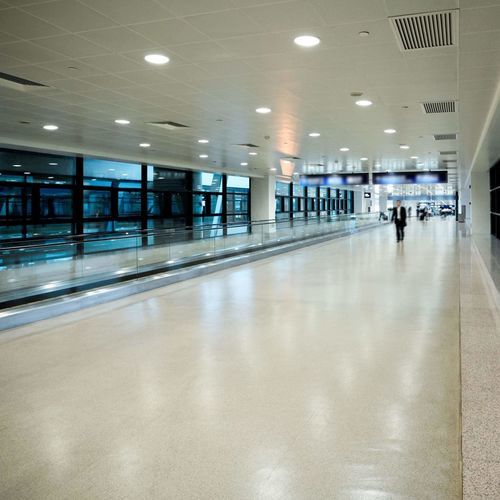

Подвесной потолок из гальванизированной стали FVP series

из алюминияиз панелейдля офиса

Обзор продукта
Металлические подвесные потолочные панели для систем решетчатых подвесных потолков. Панели FVP, изготовленные из алюминия или оцинкованной стали, доступны в различных вариантах перфорации, толщины и отделки для удовлетворения архитектурных и функциональных требований, включая акустические и термические характеристики.

Что такое металлическая подвесная потолочная панель?
Металлическая подвесная потолочная панель — это плоский жесткий элемент, устанавливаемый в каркас подвесного потолка и образующий видимую поверхность потолка. Панели FVP выпускаются стандартных размеров и профилей (lay-in, lay-on, clip-in/clip-on) и подходят для коммерческих, институциональных и транспортных объектов, где требуются долговечность, пожаростойкость и простота обслуживания.

Как установить металлические подвесные потолочные панели
Подготовьте существующий потолок и разметьте расположение подвесной системы. Установите несущие главные балки и поперечины для создания ровной сетки T-24 или альтернативной несущей системы. Вставьте панели FVP в сетку, при необходимости обрежьте торцевые панели и закрепите клипсами или винтами. Проверьте выравнивание, устраните зазоры и отрегулируйте подвесы для получения ровной, непрерывной поверхности потолка.

ХАРАКТЕРИСТИКИ МЕТАЛЛИЧЕСКИХ ПАНЕЛЕЙ

• Акустические свойства с возможностью заполнения
• Архитектурные поверхности и варианты окраски
• Звукоизоляция и варианты перфорации
• Устойчивость к влаге и обычным загрязнениям строительной среды
• Устойчивость к ударам и истиранию, подходящая для общественных зон
• Несколько вариантов цветов RAL и заводских покрытий
• Простота монтажа, обслуживания и замены

МОДЕЛИ ПАНЕЛЕЙ

• FVP Clip-In (Hidden Carrier)
• FVP Clip-On (Hidden Carrier)
• FVP Lay-In (Suspended)
• FVP Lay-On (Seated)

Детали поставки
НАЗВАНИЕ ПРОДУКТА — РАЗМЕРЫ — КОЛИЧЕСТВО В УПАКОВКЕ — КОЛИЧЕСТВО НА ПАЛЕТЕ — ОБЪЕМ
FVP CLIP-IN — 60×60 cm — 24 шт = 8,64 m² — 24 упаковки = 207,36 m² — 0,12 m³ / упаковка
FVP CLIP-IN — 30×30 cm — 60 шт = 5,40 m² — 30 упаковок = 162 m² — 0,08 m³ / упаковка
FVP CLIP-IN — 30×60 cm — 30 шт = 5,4 m² — 30 упаковок = 162 m² — 0,08 m³ / упаковка
FVP CLIP-IN — 60×120 cm — 10 шт = 7,2 m² — 15 упаковок = 108 m² — 0,24 m³ / упаковка
FVP LAY-IN — 60×60 cm — 32 шт = 11,52 m² — 24 упаковки = 276,48 m² — 0,12 m³ / упаковка
FVP LAY-IN — 30×30 cm — 68 шт = 6,12 m² — 30 упаковок = 183,60 m² — 0,08 m³ / упаковка
FVP LAY-ON — 60×60 cm — 32 шт = 11,52 m² — 24 упаковки = 276,48 m² — 0,12 m³ / упаковка
FVP LAY-ON — 30×30 cm — 88 шт = 7,92 m² — 30 упаковок = 237,60 m² — 0,08 m³ / упаковка
FVP CLIP-ON — 60×60 cm — 24 шт = 8,64 m² — 24 упаковки = 207,36 m² — 0,12 m³ / упаковка
FVP CLIP-ON — 30×30 cm — 60 шт = 5,40 m² — 30 упаковок = 162 m² — 0,08 m³ / упаковка

Технические данные
СИСТЕМА — Lay-on, Lay-in, Clip-in
Размер (мм) — 600×600, 300×300, 300×600, 600×1200
ТОЛЩИНА — 0,40 мм, 0,45 мм, 0,50 мм, 0,60 мм, 0,70 мм
СЫРЬЕ — Алюминий и оцинкованная сталь
ПЕРФОРАЦИЯ (мм) — 1,8 (сместная раскладка), 2,5 (рядовая раскладка)
АКУСТИКА — Варианты с импортным стекловолокном и местной тканью
ЦВЕТ — Стандарт RAL 9016 или другие цвета по каталогу RAL
КАРКАСНАЯ СИСТЕМА — T-24, белые и канальные несущие, опции clip-in carrier

Компоненты технического чертежа

• FVP Suspended Ceiling Panel
• FVP T-24 Main Carrier 3.6 m
• FVP T-24 Main Carrier 1.2 m
• FVP T-24 Main Carrier 0.6 m
• FVP Z или L угловой профиль (или L профиль для lay-on)
• FVP Hanger Tongs
• Стальной дюбель
• Подвесной трос

Области применения

• Кафе и рестораны
• Аэропорты
• Школы и университеты
• Станции метро и подземки
• Медицинские комплексы и больницы
• Конференц-залы
• Кинотеатры и театры
• Банки и публичные здания
• Торговые центры, входные зоны и общие коммерческие площади

Технические спецификации

• Доступные системы: Lay-on, Lay-in, Clip-in
• Стандартные размеры панелей: 600×600 мм, 300×300 мм, 300×600 мм, 600×1200 мм
• Варианты толщины панелей: 0,40 мм — 0,70 мм
• Материалы: Алюминий и оцинкованная сталь
• Шаблоны перфорации: 1,8 мм смещённый; 2,5 мм в ряд
• Акустические наполнители: импортное стекловолокно или местная ткань
• Стандартный цвет: RAL 9016 (другие цвета RAL доступны)
• Системы каркаса: T-24 главные несущие, канальные и clip-in carriers
• Упаковка и количество на поддоне зависят от модели и размера (см. детали поставки выше)
