Программное обеспечение для разработки FIN

для расчетовструктурного анализадля стальной конструкции

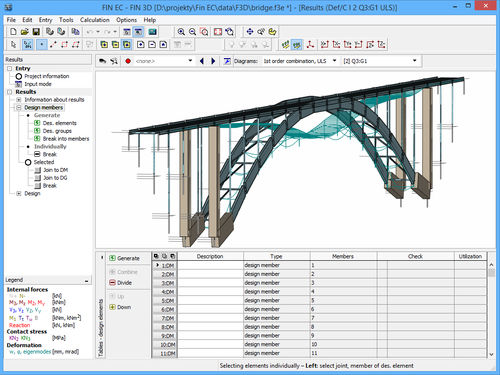

FIN 3D был разработан для проведения структурного анализа 3D конструкций с использованием метода конечных элементов (МКЭ). Программа позволяет легко вводить структуры и содержит удобный интерфейс для просмотра результатов структурного анализа. Взаимодействие с программами проектирования пакета FIN EC дает пользователю преимущество проверки структуры в этих специализированных программах и отправки результатов обратно в FIN 3D. Основные характеристики Национальные приложения для Чешской Республики, Словакии, Польши и Болгарии Различные типы лонжеронов (основной, балка на грунте, исключая натяжение/сжатие) База данных по общим сечениям стали, дерева, бетона и кладки Генератор наиболее распространенных конструкций (фермы, рамы и т.д...), включая загрузку Импорт макета структуры в формате *.dxf файла Копирование конструкций или их частей из одного проекта в другой Генератор комбинаций (взаимное исключение выбранных состояний нагрузки, определение основных переменных нагрузок и т.д...) Анализ по теориям 1-го и 2-го порядка Динамика - расчет собственных и собственных мод и собственных частот Линейная стабильность - расчет критической нагрузки Члены могут быть проверены в программах Сталь, Стальной Пожар, Лес, Лес Пожар, Бетон, Бетонные балки и Бетонные Пожар Оптимизация времени проверки с помощью членов проектных групп и проектных групп Простая печать хорошо оформленных документов Дополнительные инструменты Раздел - Расчет поперечных характеристик произвольных форм Сектор - Характеристики тонкостенных стальных сечений
