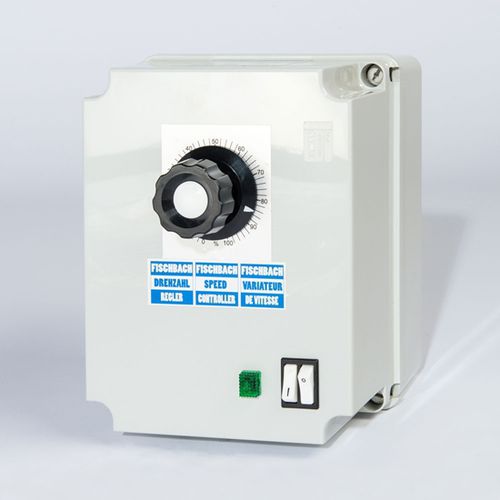

Регулятор скорости Fischbach был разработан для управления скоростью вращения дисковых роторных двигателей для достижения наилучшей рабочей точки в вентиляторах, вентиляторных установках или AHU (вентиляционных установках).
Регулировка напряжения с помощью ступенчатого переключателя. Однофазный - 7 ступеней напряжения. Трехфазный - 5 ступеней напряжения
Регулировка скорости с помощью поворотной ручки и шкалы (для любого напряжения в диапазоне 0-100%)
Готовый к подключению комплект со встроенным контактором, кнопками включения/выключения, защитой от перегрева двигателя через термоконтакты в двигателе, вторичные предохранители или в случае типов FDR 20/3, FDR 40/3, FDR 200/3, FDR 400/3 вместо предохранителей одно или два реле защиты двигателя, регулируемые в зависимости от номинального тока двигателя или каждого статора двойного двигателя.
Просто транформатор с маркированными соединениями.
Управление вентиляторами осуществляется с помощью кнопки включения/выключения регулятора скорости. Контроллер взаимосвязан с термоконтактами в двигателе вентилятора. При перегреве двигателя термоконтакт отключает регулятор скорости (также и лампу). Во время работы индикаторная лампа светится. В случае остановки вентилятора из-за сбоя питания, размыкания термоконтактов и т.д. индикаторная лампочка погаснет.
Когда регулятор скорости активен, то на зажимах T соответственно 6 и N присутствует напряжение 230 В для подключения электромагнитного клапана или реле.
---
