Шарнир для двери AL DESIGNO

для окнадля поворотно-откидного окнаиз алюминия

Обзор продукта
Roto AL Designo — это полностью скрытая алюминиевая фурнитура, разработанная для крупных и тяжёлых окон и балконных дверей. Модульная конструкция по принципу Roto позволяет интегрировать систему почти во все профильные системы с евро‑камерами и удовлетворяет архитектурным требованиям к внешнему виду, функциональности и эффективности производства.

Ключевые характеристики

• Полностью скрытая фурнитура на стороне петель для больших алюминиевых окон и балконных дверей
• Высокая технологичность и эффективность изготовления
• Модульная система на базе проверенного принципа Roto
• Поддержка весов створки до 180 кг (в зависимости от варианта)

Основные варианты и модификации

• Roto AL Designo 180 kg: полностью скрытая петлевая сторона для больших алюминиевых окон; макс. высота створки 3000 мм; классы устойчивости RC 2 и RC 3; доступен в вариантах Tilt&Turn и Turn‑Only.
• Roto AL Designo 150 kg: макс. высота створки 3000 мм; опциональная передача нагрузки для тяжёлых створок до 150 кг; подключаемая фальцевые петли для дополнительных центральных замков для улучшения герметичности; специальные решения по запросу.
• Roto AL Designo 100 kg: макс. высота створки 3000 мм; подключаемая фальцевая петля для дополнительных центральных замков; специальные конфигурации по запросу; ограничитель створки 390 для очень узких Tilt&Turn окон.

Петлевые стороны

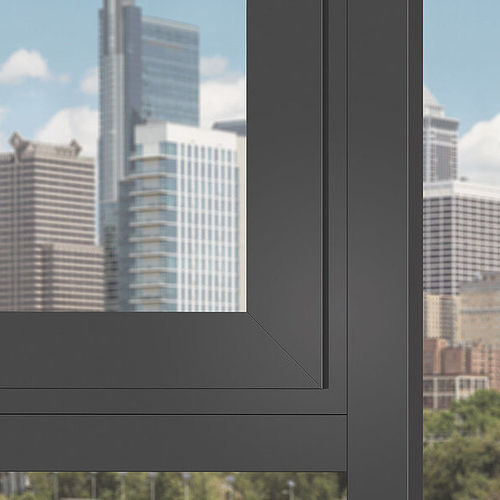

Roto AL Designo устанавливает стандарты в дизайне и функциональности благодаря полностью скрытой петлевой стороне. Все компоненты, кроме ручки, интегрированы в раму и створку и невидимы снаружи.

• Уникальное сочетание прижимного блока и прижимной планки с интегрированным протяжным винтом для надёжного защёлкивания и положительной фиксации петлевой стороны.

Петлевая сторона STS
Петлевая сторона STS дополняет систему для повышенных требований к тепло‑ и звукоизоляции, обеспечивая несущую способность для створок до 130 кг (с передачей нагрузки). Нержавеющие компоненты, простая концепция установки и встроенные демпфирующие элементы обеспечивают комфорт для изготовителей и конечных пользователей. Система предназначена для жилых и общественных зданий.

• Профиль открытия обеспечивает бесконтактное открытие даже при минимальных зазорах или при фальцевых профилях
• Штампованные компоненты из нержавеющей стали для долговечности и защиты от коррозии (подходят для тропического и средиземноморского климата)
• Макс. угол открытия: 100° (стандарт STS)
• Повышенная передача нагрузки: увеличивает макс. вес створки с 80 до 130 кг (при наличии передачи нагрузки)
• Монтажная концепция с монтажными клиньями упрощает и ускоряет установку
• Портфель охватывает примерно 95% профильных систем
• Доступен в вариантах Tilt&Turn и Turn‑Only

Петлевая сторона STS 180°
Петлевая сторона STS 180° рассчитана на створки до 80 кг и подходит для зданий, где требуется полное открывание. Высококачественные нержавеющие компоненты обеспечивают максимальную коррозионную стойкость и долгий срок службы; угол открытия 180° упрощает наружную уборку.

• Максимальный угол открытия: 180°
• Доступен в вариантах Tilt&Turn и Turn‑Only

Технические данные
Ширина створки: макс. 1600 мм
Высота створки: макс. 3000 мм
Вес створки: макс. 180 кг
Безопасность: RC 2 / RC 3
Профильные системы: Euro‑chamber профильные системы

Технические данные — петлевая сторона STS / STS 180° (сводка)
Вариант паза рамы: V.01.1 с 13.5 – 14 мм; V.02.1 с 10 мм (только STS); подходит для фальцевой/плинтусной профилировки
Ширина створки для Tilt&Turn: Фиксатор 370: 370 – 900 мм; Фиксатор 900: 901 – 1 300 мм
Высота створки для Tilt&Turn: С ограничителем глубины наклона: 530 – 800 мм; Без ограничителя: 801 – 2 700 мм
Ширина створки для Turn‑Only: 250 – 1 300 мм
Высота створки для Turn‑Only: 520 – 2 700 мм
Вес створки (STS): макс. 80 кг (петлевая сторона STS: макс. 130 кг с передачей нагрузки)
Сертификация: DIN EN 1670: класс 5; EN 13126‑8:2017 (Европа)

Технические характеристики

• Семейство продуктов: Roto AL Designo (полностью скрытая алюминиевая фурнитура)
• Макс. вес створки (в зависимости от варианта): до 180 кг
• Макс. ширина створки: 1600 мм
• Макс. высота створки: 3000 мм
• Доступные классы безопасности: RC 2, RC 3
• Совместимые профильные системы: Euro‑chamber системы; поддержка фальцевой/плинтусной профилировки
• Поддерживаемые варианты паза рамы: V.01.1 (13.5–14 мм), V.02.1 (10 мм; только STS)
• Петлевая сторона STS: нержавеющие компоненты, повышенная коррозионная устойчивость, макс. угол открытия 100°
• Петлевая сторона STS 180°: нержавеющие компоненты, макс. угол открытия 180°
• Варианты: Tilt&Turn и Turn‑Only
• Опциональная передача нагрузки для 100–150 кг и STS до 130 кг (в зависимости от конфигурации)
• Монтаж/обработка: Torx‑приводы на раме и створке; уголковый привод с вставной зажимной вилкой для простой сборки без инструментов; фиксированные размеры (T4/T5) для облегчения позиционирования ответной планки и обрезки тяги
• Сертификации: DIN EN 1670 класс 5; EN 13126‑8:2017
