Технические характеристики
Гидравлическое давление 1-8 бар
Максимальное испытательное давление воды 16 бар
Максимальное испытательное давление воздуха/инертного газа 3 бар
Относительная влажность воздуха < 100 %
Максимальная температура воды 30 °C
Усилие привода < 12 Н
Расход воды при 1 бар без ограничителя расхода 0.3 л/с
Расход воды при давлении 1 бар с ограничителем расхода 0.18 л/с
Расчетный расход 0.22 л/с
Минимальное гидравлическое давление для расчетного расхода 1 бар
Время смыва, диапазон настройки 4/8/12 с
Цели применения
Для ручного задействования смыва в писсуарах
Для монтажных элементов Geberit для писсуаров с задействованием спереди
Для монтажных элементов Geberit для писсуаров с задействованием сверху
Для монтажа в монтажные комплекты для систем управления смывом писсуаров Geberit, (с 2009 г.)
Характеристики
Смывная клавиша с предохранителем
Настройка времени смыва посредством воздушной форсунки (пневматич.)
Незначительное усилие для задействования
Ограниченное возвратно-поступательное движение
Срабатывание смывного бачка при отпускании смывной клавиши
Объем смыва может уменьшаться с помощью регулирующего винта монтажного комплекта до 0,5 л на смыв
II группа запорных клапанов согласно стандарту DIN 4109
Объем поставки

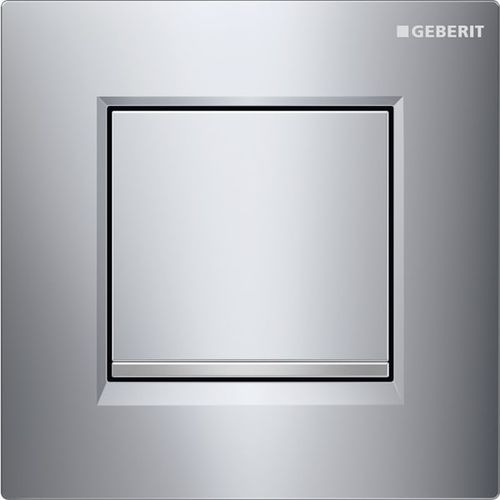

Смывная клавиша тип 30
Система пневматического задействования смыва, предустановлена на монтажной рамке
Пневматический клапан
Крепеж
