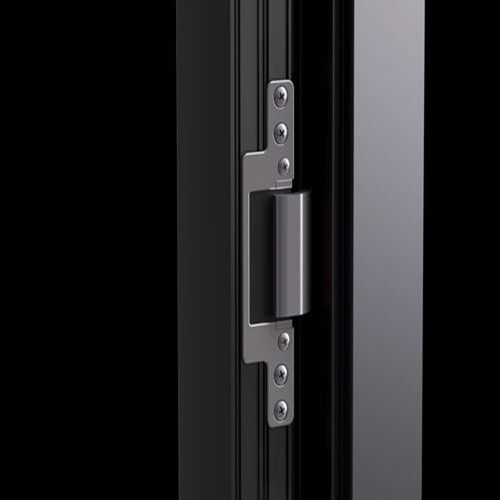

Шарнир для двери C.H.I.C. Door ALU16

невидимыйдля бытового использованиядля профессионального использования

Реверсивная утопленная дверная петля, устанавливаемая внутри профилей для полной невидимости изделия при закрытой двери.
Благодаря инновационной (запатентованной) конструкции изделие можно регулировать в двух направлениях (по бокам и по высоте) с помощью одного оператора.

Технические характеристики
CHIC DOOR ALU16 - скрытая петля, подходящая для алюминиевых дверей, даже больших размеров и значительного веса.
Инновационная конструкция (запатентованная) позволяет очень быстро устанавливать изделие внутри профилей.

Для установки петли, по сути, достаточно просто сделать обработку на раме, а затем вставить петлю в канал створки.
Изделие крепится к раме с помощью предварительно вставленных в канал рамы накладных пластин.

CHIC DOOR ALU16 регулируется в двух направлениях:
- Боковая регулировка (+/- 2 мм.), с помощью шестигранного ключа на регуляторах петель.
- Регулировка по высоте (- 2 /+ 4 мм.), с помощью шестигранного ключа на регулировочном винте.

Угол поворота петель составляет примерно 105° (также зависит от геометрии профиля).
Если существует возможность открывания двери на угол > 90°, рекомендуется использовать ограничительный рычаг Friz, арт. 07621 (14/18) или 07622 (10/14).
Операции по регулировке створок могут выполняться одним оператором непосредственно на месте.

CHIC DOOR ALU16 является продуктом с маркировкой CE в соответствии с EN1935 (200 000 циклов) - класс 12.

Грузоподъемность
- 120 кг с 2 петлями.
- 135 кг с 3 петлями.
- 150 кг с 4 петлями.
Грузоподъемность с доводчиком см. в соответствующих инструкциях по монтажу.
