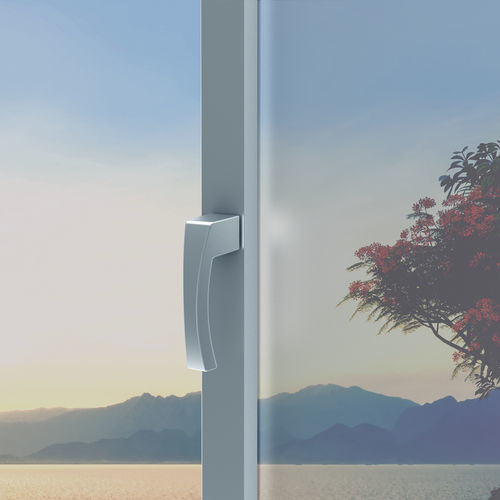

Ручка для окна ASIA

из алюминияминималистскаядля бытового использования

Инновационная система реверсивных механизмов без шайбы, которая может использоваться для перемещения оконных створок с различными типами открывания, имея механизмы, совместимые с 7 мм квадратными штифтами.

Технические особенности
Оконные ручки Supra 7 могут сочетаться со створками Giesse, поворотно-откидными, боковыми, верхнеподвесными и раздвижными механизмами и механизмами, имеющими ротор с отверстием под квадрат 7 мм.

Благодаря своему эксклюзивному дизайну, изделие может сочетаться со всеми другими изделиями Giesse той же линии, предназначенными для других типов створок (дверные, ручки для подъемно-сдвижных механизмов и т.д.).

Механизм / механизм должен быть прочно и независимо закреплен на профиле створки и получать движение от 7-миллиметрового штифта оконной ручки Supra 7.
Обработка профиля створки проста и быстра, и Giesse создала 2 шаблона для сверления, чтобы облегчить работу (арт. 03546 и арт. 03547).

Применение изделия происходит в 2 этапа: сначала основание с интегрированным 7-миллиметровым штифтом крепится к профилю створки с помощью 4-х винтов TORX, а затем, после плотного прижатия ручки к основанию, на ручку вкручивается предварительно смонтированный винт-барашек.
В процессе завинчивания винт-барашек срезает сталь квадратного штифта, гарантируя прочное и долговечное крепление ручки.

В комплект поставки входят 2 защелкивающихся диска, которые необходимо выбрать в зависимости от геометрии профиля створки.

Квадратный штифт диаметром 7 мм выступает из опорной плоскости оконной ручки на 45 мм.
По запросу длина штифта может быть изменена.
