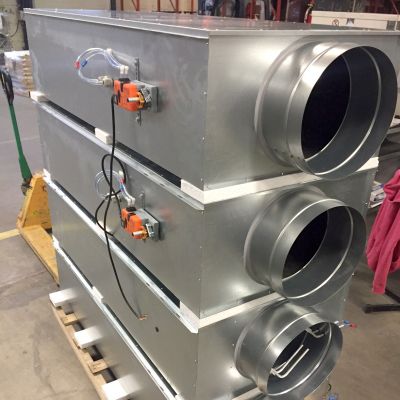

Клеммные коробки BBA/BBT предназначены для одноканальных высокоскоростных систем с постоянным или переменным расходом воздуха и могут использоваться как в приточных (BBT), так и в вытяжных системах (BBA). Регулирование расхода воздуха не зависит от давления и осуществляется с помощью прецизионной заслонки, которая модулируется в ответ на показания датчика перепада давления и моторизованного электронного устройства регулирования скорости. Прямая связь возможна между VAV-блоками и центральной зоной управления. Регулирование объема и полное отключение VAV-бокса осуществляется одним и тем же клапаном. С учетом уменьшенных потерь давления в клапане, боксам требуется минимальное давление на входе
что приводит к значительной экономии общей потребляемой энергии.
рассчитаны на расход воздуха от 75 до 6000 м3/ч
выпускается в 7 типоразмерах
стандартная комплектация с глушителем; возможен дополнительный глушитель
опционально на выходе из короба может быть установлен теплообменник
Тип воздушного потока Переменный, приточный и вытяжной
Форма Прямоугольная
Контроль воздушного потока Алюминиевый датчик перепада давления
Длина 1200 мм, 1400 мм, 1800 мм
Мин. высота 255 мм
Макс. высота 455 мм
Мин. ширина 250 мм
Макс. ширина 700 мм
Размер рамы E25 (25 мм)
Стандартный материал Оцинкованная сталь (275 г/м²)
Лопасти Оцинкованная сталь (275 г/м²)
Изоляция Корпус: минеральная вата 25 мм/перегородки: меламин
Варианты монтажа Стандартные монтажные кронштейны (4)
Сертификация Корпус: Класс C (EN1751)/Демпфер: Класс 3 (EN1751)
Мин. скорость воздуха Определена @ 1,0 м/с
Макс. скорость воздуха Определена @ 10 м/с
Стандартный привод Grada G1: 227VM-024-05/GRA
Входной сигнал 2-10 В (стандарт), 0-10 В
---
