可控硅调光执行器系列采用前沿切相调光方式,提供2路和4路两种输出类型。每路最大输出功率为300W,因此主要连接一些功率较小的具有可调光性能的灯光设备,如白炽灯,卤素灯,节能灯,LED灯等,通过总线可以对这些灯光设备进行调光、场景预设、开关灯等操作。
产品功能
开关调光功能
开关调光功能
相对调光功能
相对调光功能
绝对调光功能
绝对调光功能
状态及错误报告
状态及错误报告
场景及预设控制
场景及预设控制
楼梯灯功能
楼梯灯功能
总线复位功能
总线复位功能
前沿切相调光
前沿切相调光
手动开关和调整调光曲线功能
手动开关和调整调光曲线功能
输出状态指示
输出状态指示
产品参数
电 源
操作电压:21-30V DC,通过 KNX 总线获得
输入电压:230 V AC(50/60Hz)
输 出
KNX :KNX 总线连接端子
负载电路:每通道2个螺丝接线柱
输入:2 个螺丝接线柱,一个接 L,一个接 N
接线方式

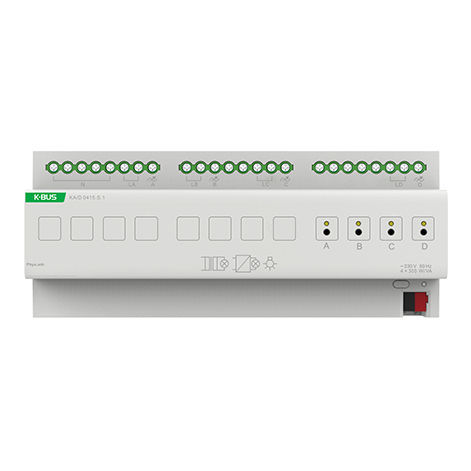

型号KA/D 0415.S.1
安装方式丁导轨
保护类型等级
IP 20 ,EN 60 529
环境条件
操作温度:-5 °C ... + 45 °C
存储温度:-25 °C ... + 55 °C
运输温度:-25 °C ... + 70 °C
湿度:<93%,结露除外
安装方式
标准 35mm DIN 导轨安装
产品规格
尺寸:90×216×64 mm
重量:0.75kg
