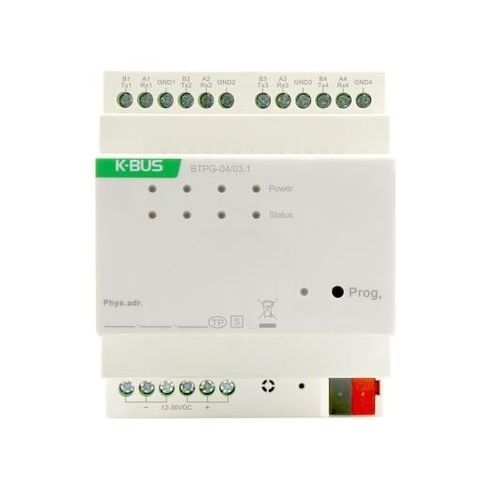

Шлюзовый блок интерфейса

на DIN-рейкедля протокола KNXRS232

Шлюз KNX для RS485/RS232 в основном применяется в интеллектуальной системе управления и устанавливается на распределительных щитах с 35 мм монтажной рейкой, которая может реализовать Modbus/RS485/RS232 и связь по шине KNX. Шлюз KNX для RS485/RS232 питается от шины KNX, и нуждается в 12-30 В постоянного тока вспомогательного напряжения питания. Доступно назначение физического адреса и настройка параметров средствами инженерного проектирования ETS с .knxprod (поддерживается редакция ETS5.7 или выше). настройте основные параметры связи, такие как скорость передачи данных, бит данных, стоповый бит, бит четности и т.д канал поддерживает макс.500 точек данных. Каждая функциональная точка является ненаправленной, для которой можно настроить направление, имя и тип данных (1бит/2бит/4бит/1байт/2байт) в качестве ведущего устройства Modbus, считывайте данные регистра с ведомого устройства и обменивайтесь данными с KNX как ведомое устройство Modbus, сообщает данные KNX ведущему устройству или системе BA как обычный шлюз, только преобразование данных, без коммуникационных механизмов и логики поддержка кондиционеров DAIKIN, HITACHI, Mitsubishi и других VRV в режиме Modbus RTU, независимое управление до 64 устройств поддержка некоторых производителей электрических штор и фоновой музыки в протоколе управления. Рабочее напряжение 21-30V DC, через шину KNX Ток шины <6мА 30В DC Мощность шины <180мВт Размер 72 x 90 x 64,1 мм Вес 0,17 кг Напряжение 12-30В постоянного тока Ток <60mA 30V DC Потребляемая мощность <1,8 Вт Клемма подключения KNXBus (красная/черная) Вспомогательное питание Винтовые клеммы Эксплуатация -5 °C ... + 45 °C Стандарт исполнения Установка на DIN-рейку 35 мм
