Термическая изоляция THERMOWALL GF MAX

из древесного волокнана жесткой панелидля пола

Краткое описание

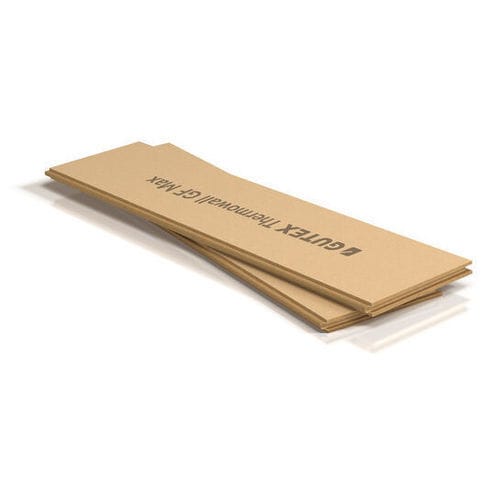

Gutex Thermowall GF Max — прочная теплоизоляционная плита из древесных волокон с округлым профилем, универсальная в применении (крыша, фасад, внутренние отделки, пол). Плита разработана для особо нагруженных зон и обеспечивает экономичную логистику материалов благодаря универсальному применению.

Основные преимущества

• Очень прочная — повышенная объемная плотность, высокая прочность на сжатие и растяжение
• Плоская и точная — оптимальная основа для последующих работ и штукатурных составов
• Безопасна в укладке и проста в обработке — чистые швы и высокая точность размеров
• Эффективна — один продукт для множества применений снижает складские запасы

Области применения

• Временная кровля, устойчивая к осадкам (UDP‑A) от 40 мм толщиной
• Внешняя обшивка непосредственно на каркасных деревянных конструкциях и элементах из массивной древесины (за облицовкой в вентилируемых фасадах)
• Штукатурная теплоизоляционная плита для Thermowall ETICS на каркасных деревянных конструкциях и элементах массивной древесины без вентиляции (от 40 мм)
• Сплошной теплоизоляционный слой для уровня инженерных коммуникаций
• Внутреннее утепление наружной стены для непосредственной штукатурки
• Нагрузка на пол — давлениестойкие конструкции
• Полная теплоизоляция под стропилами
• Утепление плоских кровель на деревянных, бетонных и металлических конструкциях

Формат продукта / Варианты

• Формат (номинальный): 1900 x 600 мм
• Доступные толщины плит: 40 мм, 60 мм, 80 мм

Рекомендации по монтажу – Общие

• Укладывать плиты маркированной стороной наружу
• Укладывать плиты горизонтально, плотно и с плотными швами
• Все торцевые швы должны иметь подкрепление; крестовые швы в стыке элементов допускаются, если имеется силовая и формовая связь стеновых элементов (растяжение, сжатие и сдвиг устойчивы) или для кровельных элементов при немедленном креплении контерлатами
• Устанавливать крепежные элементы достаточно близко к краю плиты
• Не укладывать поврежденные плиты
• Gutex Thermowall GF Max не является несущим элементом (например, для снеговых нагрузок)
• Избегать повышенной влажностной нагрузки со стороны помещения
• Стекающая дождевая вода во время строительства может загрязнять соседние элементы; обеспечить соответствующий отвод воды
• Температурная стойкость: до ≈110 °C (при более высокой температуре требуются дополнительные меры)
• Обеспечить аспирацию пыли и соблюдение требований охраны труда

Рекомендации по монтажу – Кровля

• Максимальный шаг стропил в зависимости от толщины плиты: 40 мм → 90 см; 60 мм → 110 см; 80 мм → 125 см
• Смещение швов ряд к ряду не менее одного шага стропил
• Промежутки между стропилами непроходимы
• Для проходов через плиту из древесных волокон не требуются герметизирующие ленты/манжеты под гвозди
• Выполнять примыкания и проходы водонепроницаемо с помощью подходящих клеящих/герметизирующих систем
• При стыках встык, проходах или на карнизах уплотнить профиль по бокам
• Временная кровля (UDP‑A) выдерживает атмосферные воздействия до 4 недель
• Все швы > 0,5 мм необходимо укрепить немедленно после укладки

Рекомендации по монтажу – ETICS

• Применяется как штукатурная теплоизоляционная плита в системе Thermowall ETICS; соблюдать указания системы по штукатурке и монтажу

Рекомендации по монтажу – Монтажная плоскость / Внутренняя обшивка

• Рекомендация для внутренней обшивки: один слой fermacell GF 12,5 мм по всей поверхности и без пустот (горизонтальная укладка)
• Рекомендация по креплению (пример для Thermowall GF Max 60 мм): на древесно‑волокнистую плиту d ≥ 15 мм + Thermowall + fermacell GF d = 12,5 мм применять специальные скобы/гвозди согласно рекомендациям производителей
• Шаг скоб: вертикально ≤ 150 мм; горизонтально ≤ 400 мм (вблизи края плиты ≤ 200 мм)
• Расстояние скоб от кромки плиты ≥ 25 мм; скобы заподлицо или максимально заглублены на 1 мм

Рекомендации по монтажу – Вентфасад

• Максимальный шаг обрешётки 83,3 см
• Примыкания и проходы выполнять стойко к ветру и дождю
• Плиты немедленно фиксировать к венткаркасу; выдерживают атмосферные воздействия до 4 месяцев
• Смещение швов не менее 30 см

Примечание по креплению

• Крепление скобами или гвоздями возможно до толщины 60 мм; допустимо применение шурупов — использовать допущенные крепежные изделия и антикоррозионную защиту (например, оцинкованную)

Технические характеристики / Спецификации

• Объемная плотность ρ: 185 kg/m³
• Коэффициент паропроницаемости (μ): 3
• Номинальное значение теплопроводности λD: 0,043 W/mK
• Расчетное значение теплопроводности λB: 0,045 W/mK
• Напряжение при сжатии / прочность на сжатие: ≥ 150 kPa
• Кратковременное водопоглощение: ≤ 1 kg/m²
• Сопротивление потоку: ≥ 100 kPa·s/m²
• Удельная теплоёмкость: 2 100 J/kg·K
• Поведение при пожаре (EN 13501‑1): класс Euro E
• Стандарт продукта: EN 13171:2012+A1:2015
• Прочность на растяжение перпендикулярно плите: 20 kPa
• Применение в соответствии с нормативами: UDP‑A (водозащитная временная кровля)
