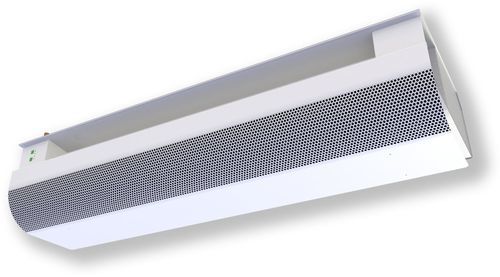

Активная охлаждающая балка HALTON CABEAM REC

Технические характеристики
Halton CaBeam REC — активная охлаждаемая балка, разработанная для бесшумного комфорта и точной обработки воздуха в морских пассажирских и экипажных каютах. Доступна для открытой, встраиваемой или интегрированной установки; компактный корпус и встроенные функции обеспечивают более эффективное охлаждение по сравнению с традиционными охлаждаемыми балками.

Обзор

• Интегрированный путь рециркуляции воздуха через перфорированную переднюю панель
• Передняя панель открывается с обеих сторон для обслуживания и очистки
• Передняя панель снимается без специальных инструментов
• Подключение входного воздуховода可 менять: справа, слева или в центре полости подачи воздуха
• Ориентация теплообменника позволяет подключать воду с любой стороны
• Трубки теплообменника из меди (толщина стенки 0,9–1,0 мм) в соответствии с EN 1057:1996; ребра из алюминия (медь по опции); теплообменник испытан на заводе; max рабочее давление 1.0 MPa
• Подключение воздуховода подачи D125 mm

Адаптация
Блоки Halton CaBeam могут быть адаптированы под проектные требования интеграции. Габариты, мощности и функционал могут быть изменены. Доступно продвинутое цифровое управление температурой помещения для завершения решения.

Материалы
ЧАСТЬ | МАТЕРИАЛ | ОТДЕЛКА
Передняя панель | Оцинкованная сталь с предварительным покрытием | Полиэфир-эпоксидная краска, белый RAL 9003, глянец 20%*
Подающий воздухопленум | Оцинкованная сталь |
Кронштейны | Оцинкованная сталь |
Трубки теплообменника | Медь |
Ребра теплообменника | Алюминий (медь по опции) |
*) Доступны специальные цвета

Особенности

• Интегрированный путь рециркуляции воздуха через перфорированную переднюю панель
• Передняя панель открывается с обеих сторон для обслуживания и очистки
• Передняя панель снимается без специальных инструментов
• Изменяемое подключение входного воздуховода (справа/слева/по центру)
• Ориентация теплообменника позволяет подключение воды с любой стороны
• Медные трубки (0,9–1,0 мм), алюминиевые ребра (медь по опции), теплообменник испытан на заводе
• Макс рабочее давление 1.0 MPa
• Подключение воздуховода подачи D125 mm

Принцип работы
Подаваемый воздух поступает в полость балки и распределяется в каюте через сопла и верхнюю подачную щель. Потоки сопел вовлекают окружающий воздух, направляя его горизонтально вдоль потолка. Вторичный воздух всасывается через перфорацию внизу балки, проходит через теплообменник, где охлаждается или нагревается, и затем подается в каюту. Мощность охлаждения регулируется путем управления расходом воды в соответствии с сигналом регулятора температуры помещения.

Монтаж
Простой монтаж в сборных каютах. Компактная конструкция и способ изготовления позволяют изменять блоки для проектно-специфичных установок (открытая, встраиваемая или интегрированная).

Критерии проектирования

• Температура проектирования помещения: 22°C / 50% относительной влажности
• Показатель свежего воздуха: 50–200 m3/h
• Давление в соплах: 100–200 Pa
• Полезная холодопроизводительность: 400–1500 W (в зависимости от катушки и параметров воды)
• Мощность нагрева: 300–1200 W
• Уровень шума: 25–30 dB(A), boost <35 dB(A)
• Поток холодной воды: 0,02–0,10 dm3/s (360 dm3/h)
• Температура входящей холодной воды: 14–16°C
• Температура выходящей холодной воды: 16–19°C

Габариты и вес
Длины катушки: 600–2100 мм (например 900, 1200…)
Длины L-5: 900, 1200…2400 мм
Примерные веса:

• Охлаждаемая балка 900 мм ≈ 21,5 kg (с охлаждающей водой +0,5 kg)
• Охлаждаемая балка 1200 мм ≈ 26,5 kg (с охлаждающей водой +0,8 kg)

Настройки
Охлаждение
Рекомендуемый массовый расход охлаждающей воды 0,03–0,10 kg/s, дающий прирост температуры 1–3°C в теплообменнике. Для предотвращения конденсации рекомендуется температура входящей воды выше 14°C.

Обогрев
Обогрев может осуществляться встроенным электрическим нагревателем в CaBeam или электрическим нагревателем во входной водопроводной трубе. Электрический нагреватель включает капиллярный термостат с предохранительным выключателем и ручным восстановлением; управление автоматизировано и включает обнаружение перемещения воздуха и реле безопасности.

Обогрев водой (опция)
Рекомендуемый массовый расход нагревательной воды 0,01–0,04 kg/s, приводящий к падению температуры 5–15°C в теплообменнике. Максимальная рекомендуемая температура входящей воды для теплообменника: 35–45°C.

Балансировка и управление расходами воды
Балансируйте расход воды с помощью регулирующих клапанов на стороне выхода контуров охлаждения и нагрева. Мощность охлаждения и нагрева контролируется регулировкой массового расхода воды с помощью ON/OFF или пропорциональных двух- или трехходовых клапанов; клапаны могут быть интегрированы в CaBeam.

Регулировка расхода подаваемого воздуха
Подключите манометр к измерительному отверстию и измерьте статическое давление в балке. Расход воздуха рассчитывается по предоставленной формуле. k-значения сопел:
NOZZLE | k (l/s) | k (m3/h)
C | 1,36 | 4,90
D | 2,09 | 7,52
E | 3,33 | 11,99

Предотвращение конденсации
Изменения влажности и температуры (например, открытая дверь на балкон или продолжительный душ) могут вызвать конденсацию на поверхности катушки. CaBeam может быть оснащен датчиком конденсации в трубе холодной воды, который при обнаружении конденсации автоматически перекрывает вентиль холодной воды и вновь открывает его при снижении риска. Альтернативно, электрический нагреватель во входном водопроводе может подогревать холодную воду, чтобы поверхности катушки оставались выше точки росы. Датчик конденсации или терморегулирующий нагреватель могут активироваться дверным выключателем; при открытой двери контур холодной воды остаётся закрытым.

Техническое обслуживание
Иллюстрации и обозначения обслуживания включают: 1. Передняя панель; 2. Подключение приточного воздуха; 3. Теплообменник; 4. Гнездовое подключение приточного воздуха; 5. Трубные соединения; 6. Крышка воздуховода. Передняя панель разработана для лёгкого доступа и очистки без специальных инструментов.

Технические характеристики

• Семейство / модель: Halton CaBeam REC (активная охлаждаемая балка для морских кают)
• Типы установки: открытая, встраиваемая, интегрированная
• Основные материалы: передняя панель и пленум из оцинкованной стали; медные трубки; алюминиевые ребра (медь опционально)
• Отделка передней панели: полиэстер-эпоксидная краска, белый RAL 9003, глянец 20% (доступны специальные цвета)
• Макс рабочее давление (водяные контуры): 1.0 MPa
• Диаметр подключения подачи воздуха: D125 mm
• Рекомендуемый массовый расход охлаждающей воды: 0.03–0.10 kg/s
• Рекомендуемый массовый расход нагревательной воды: 0.01–0.04 kg/s
• Проектные температуры вход/выход холодной воды: вход 14–16°C, выход 16–19°C
• Диапазон полезной холодопроизводительности: 400–1500 W
• Диапазон мощности нагрева: 300–1200 W
• Уровень шума: 25–30 dB(A) (boost <35 dB(A))
• Типичный показатель свежего воздуха: 50–200 m3/h
• Длины катушки: 600–2100 mm
• Примеры веса: 900 mm ~21,5 kg (+0,5 kg с водой); 1200 mm ~26,5 kg (+0,8 kg с водой)
• Ссылочные стандарты: EN 1057:1996 (спецификация медных труб)
