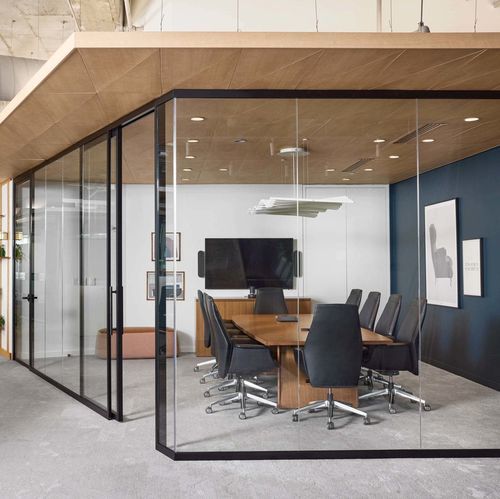

Неподвижная перегородка 1-1/8” PLATFORM 4SPACE

модульнаястекляннаяиз алюминия

Обзор
Платформа стеклянных перегородок 1-1/8" 4SPACE — это компонентная система с одинарным остеклением, разработанная для архитектурных интерьеров. Направляющие поставляются для обрезки непосредственно на объекте, что обеспечивает максимальную гибкость монтажа. Система отличается тонкими профилями и плавными переходами, позволяя четко и прозрачно зонировать пространство при оптимизации проектирования, доставки и установки.

Обзор системы
Подход «набор деталей» с наличием на складе компонентов, вариантов дверей, фурнитуры, деталей переходов, материалов и отделок. Платформа поддерживает ускоренные сроки проекта за счет выбора комплектующих со склада для быстрой поставки и монтажа.

В наличии / Готово к отгрузке

• Выбирайте подобранные складские компоненты для сборки решений с предсказуемыми сроками и сниженной сложностью закупок.

Компоненты

• Отделка: варианты Черный и Металлик-серебро.
• Двери: Glass Slab, в рамке с одинарным остеклением, деревянные, деревянные с остеклением. Доступны распашные и раздвижные конфигурации.
• Фурнитура: цилиндровые замки, лестничные ручки (с замком и без), варианты комплета с системой mortise, опции электрической защелки.
• Переходы: inline, 2- и 3-ходовые варианты для стекло-стекло, стекло-гипсокартон и стекло-твердая стена; доступны стартеры для гипсокартона и аксессуары.
• Аксессуары: крепления AV, кронштейны для расписаний комнат, электрические коробки и монтажные кронштейны.

Основы системы
Верхняя и нижняя направляющие имеют высоту 2-1/2" (63,55 мм), обеспечивая визуально легкие крепления к строительной конструкции. Съемные облицовки дают быстрый доступ к выравнивателям стекла и доступны на нижней и стартовой направляющих. Уплотнительные полосы крепятся к стеклу клеем, создают сегментированную стеклянную эстетику и могут монтироваться горизонтально, вертикально или по диагонали. Полосы производятся длиной 10' (3048 мм) и режутся на объекте.

Стартовая направляющая

• Позволяет крепить стеклянные перегородки к гипсокартону.
• Включает съемную облицовку для удобства монтажа.

Изогнутое стекло

• Секции изогнутой направляющей доступны в номинальных радиусах: 24" (609,6 мм), 30" (762 мм) и 36" (914,4 мм).
• Подходит ламинированное стекло от 3/8" (10 мм) до 1/2" (12 мм) с внутренним слоем 0,030" (0,76 мм).

Двери — ключевые замечания
Распашные и раздвижные двери обеспечивают универсальность применения и внешний вид. Типичные положения включают:

• Glass Slab (распашная): опционально скрытый доводчик, опционально опускающийся уплотнитель. Высота двери до 10' (3048 мм); ширины полотна: 36" (914 мм), 42" (1067 мм), 48" (1219 мм); толщина стекла: 3/8" (10 мм).
• В рамке с одинарным остеклением (распашная): опционально скрытый доводчик, опционально опускающийся уплотнитель; стекло смещено для ровного коридорного вида; высота двери до 10' (3048 мм); толщина двери 1-3/4" (45 мм); ширины полотна 36", 42", 48"; толщина стекла: 3/8" (10 мм) или 1/2" (12 мм).
• Раздвижные двери (Glass Slab и в рамке): стандартный ассист при закрытии; опционально опускаемые уплотнители и взаимоблокирующие боковые уплотнения; размеры зависят от конфигурации (высоты до 10' / 3048 мм).
• Деревянные и деревянные с остеклением варианты доступны в сходных диапазонах размеров с опциональными скрытыми доводчиками и опускаемыми уплотнителями.

Фурнитура — ключевые замечания

• Незапираемый лестничный ручка: трубчатый дизайн, диаметр 1" (25,4 мм), общая длина 18" (457 мм); доступен для всех типов полотен.
• Запираемый лестничный ручка: асимметричный запираемый лестничный ручка с ADA поворотником, напольным запором, корпусом SFIC; диаметр 1"; общая длина 49-3/16" (1250 мм); доступен для всех типов полотен.
• Цилиндровый замок: обеспечивает функциональность цилиндрового рычажного замка; доступен для рамных дверей с одинарным остеклением и распашных Glass Slab дверей; замок может быть key-in-lock или SFIC; патч-корпус отделан в тон рельсов дверного полотна.
• Mortise-latchset: широкий ассортимент опций, функций и стилей рычагов; доступен для рамных дверей.
• Электрическая защелка: доступна с черной или серебристой пластиной; требует координации электроподключения на объекте.

Переходы
Переходы сохраняют непрерывность системы, отвечая требованиям планирования. Опции включают inline-стыковочные соединители для стеклянных прогонов, 2-сторонние переменные уголковые соединители (90°–180°) и 3-сторонние соединители для стекло-стекло fly-by решений. Переходы могут принимать интерфейсы стекло-к-твердой стене, позволяя при переходе устанавливать одиночное остекление в линию или по центру.

Материалы и отделки
Выбирайте из полного архитектурного набора типов материалов и отделок для визуальной целостности и проектно-специфического выражения: отделки профилей и металлов, варианты прозрачного стекла и другие материалы фурнитуры. Отделки профилей включают светлую бронзу и другие металлические покрытия; стеклянные варианты включают прозрачное стекло разных толщин.

Характеристики и показатели
Платформа рассчитана на надежную эксплуатацию в требовательных интерьерах. Акустические показатели (одинарное остекление): STC 37 (испытания по ASTM E90 / классификация по ASTM E413). Структурные аспекты включают несущую способность (ANSI / BIFMA X5.6), поперечную грузоподъемность (ASTM E72), сейсмические требования по зонам и материалы, соответствующие требованиям для невоспламеняющихся типов зданий по ASTM E84.

Устойчивость
Сертификации и атрибуты устойчивости включают GREENGUARD GOLD (низкие выбросы), BIFMA Level 3, списки Living Building Challenge Declare®, соответствие требованиям качества внутреннего воздуха и участие в программах обратного приема/повторного использования. Материалы соответствуют применимым методам испытаний выбросов и стандартам качества внутреннего воздуха.

Характеристики / Технические спецификации

• Серия: платформа 4SPACE с одинарным остеклением.
• Высота верхнего и нижнего рельса: 2-1/2" (63,55 мм).
• Длина полосы остекления: изготовлены в длине 10' (3048 мм), подрезаются на объекте.
• Поддерживаемая толщина стекла (типично): минимум 3/8" (10 мм); до 1/2" (12 мм) ламинированного стекла в отдельных применениях.
• Номинальные радиусы изогнутых рельсов: 24" (609,6 мм), 30" (762 мм), 36" (914,4 мм).
• Размеры дверей (примеры): высота двери до 10' (3048 мм). Примеры ширины полотна: 36" (914 мм), 40" (1016 мм), 42" (1067 мм), 45" (1143 мм), 48" (1219 мм) в зависимости от типа.
• Толщина двери (в рамке): 1-3/4" (45 мм).
• Акустическая производительность (одинарное остекление): 37 STC (испытания ASTM E90 / классификация ASTM E413).
• Фурнитура: цилиндровые замки, mortise-latchset, незапираемые и запираемые лестничные ручки, опции электрической защелки.
• Сертификации: GREENGUARD GOLD, BIFMA Level 3, Living Building Challenge Declare®; соответствие требованиям качества внутреннего воздуха.
• Подход к установке: компонентная система, рельсы подрезаются на объекте, съемные облицовки для доступа к выравнивателям стекла, наличие складских опций для ускоренной поставки.
