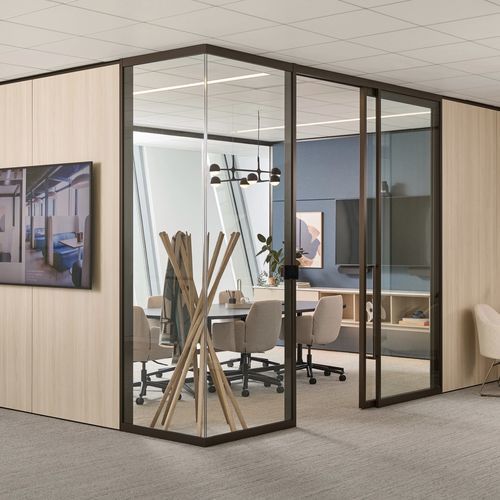

Модульная перегородка 4-1/2” PLATFORM 4SPACE

стекляннаяглухаядеревянная

Обзор
Платформа сплошной стены 4-1/2” 4SPACE® — это сборная на объекте прогрессивная система, состоящая из заводских каркасных элементов и модульных панелей. Система воспроизводит вид встроенных внутренних стен и обеспечивает акустический контроль, гибкость последовательности монтажа и возможность долгосрочной перестановки.

Основы системы
Система сочетает быстросъемный каркас с взаимозаменяемыми панелями, обеспечивая свободу проектирования, интеграцию инженерных систем и эффективный монтаж на объекте. Типичная последовательность монтажа: каркас, координация инженерии, проверка, затем установка панелей и отделка.

Каркас и панели

• Горизонтальные и вертикальные элементы каркаса защелкиваются для воспроизводимого выравнивания и быстрого монтажа.
• Готовые панели могут поставляться отдельно для поддержки последовательности работ и поддержания чистоты на объекте.
• Панели имеют акустические характеристики и спроектированы для быстрого позиционирования и защелкивания.

Согласование работ

• Напольный профиль может устанавливаться поверх коврового покрытия или жестко по бетону, что позволяет системе соответствовать традиционной последовательности работ.

Интерфейс с несущей конструкцией

• Дополнительные отделочные элементы улучшают акустическое уплотнение в местах примыкания потолка и пола.
• Система обеспечивает плавный переход к смежным конструкциям здания.
• Отделочные профили доступны в окрашенных и порошковых цветах Haworth.

Акустические показатели

• Опциональные акустические панели доступны для поглощения звука и звукоизоляции.
• Отделочные элементы и уплотнения повышают характеристики в местах примыкания потолка и пола.
• Панели толщиной 3/4" (19 мм) обеспечивают звукоизоляцию STC 45 и выше при соответствующей конфигурации.

Панели, годные для резки, и стартовые элементы

• Панели, поддающиеся полевой обрезке, допускают до 9" (229 мм) материала для подгонки к допускам здания.
• Опциональные окрашенные алюминиевые отделочные профили для аккуратного финиша.

Логика панелей

• Поддерживает горизонтальные и вертикальные применения.
• Разделение панелей позволяет делить и конфигурировать панели для реализации уникальных проектных задач.

Электроинтеграция и технологии

• Обычные электрические приборы устанавливаются в коробки и мадринг‑фланцы, поставляемые Haworth.
• Координация положений между каркасом, коробками и вырезами в панелях обеспечивает точное выполнение на объекте.
• Большие вырезы для прокладки; отверстия «ключ‑замок» через каждые 8" (203 мм); монтажные отверстия через каждые 1/2" (13 мм).
• Фабрично обработанные панели принимают вырезы (до 9 вырезов на панель в зависимости от материала).
• Детали крепления поддерживают монтаж кронштейнов для мониторов Haworth или сторонних производителей и AV‑креплений; заводские кронштейны поддерживают фанерную подложку для поверхностного монтажа AV, художественных работ и мебели.

Интеграция мебели

• Интегрированная конструктивная опора рассчитана на рабочие поверхности, системы хранения и настенную мебель.
• Усиленный каркас обеспечивает надежные точки крепления без дополнительного полевого усиления.
• Встроенные монтажные решения упрощают интеграцию мебели и технологий в каркасную решетку.

Двери
Опции распашных и раздвижных дверей входят в семейство 4SPACE®. Распашные двери могут устанавливаться в сплошных стенах; раздвижные двери требуют крепления к платформе 4SPACE 1-1/8" Glass Wall. Типы дверей: стеклянный щит, рамный однослойный стеклопакет, деревянные и деревянные со стеклом. Типичные параметры:

• Высота двери: обычно 10' (3048 мм).
• Распространенные ширины полотен: 36" (914 мм), 40" (1016 мм), 42" (1067 мм), 45" (1143 мм), 48" (1219 мм).
• Пример толщины полотна: 1‑3/4" (45 мм) для некоторых рамных/деревянных вариантов.
• Примеры толщины стекла: 3/8" (10 мм) стандарт; некоторые варианты допускают 1/2" (12 мм).
• Опции скрытых доводчиков, опускаемых уплотнений, взаимозапирающих боковых уплотнений и помощи при закрывании доступны в зависимости от типа двери.

Детали переходов
Полный набор опций переходов поддерживает соединения между остеклением, гипсокартоном и системами сплошных стен, включая inline, 2‑, 3‑ и 4‑сторонние условия. Варианты включают скрытые переходные стойки с накладкой панелей или выступающие окрашенные стойки для разных визуальных решений.

Материалы и отделки

• Отделочные профили: доступны окрашенные и порошковые цвета Haworth.
• Лицевая часть панелей: ламинат, HPL, настенные покрытия, металл, дерево, акустические панели и другие архитектурные отделки.
• Выбор отделки поддерживает визуальную непрерывность или проектно‑специфическое выражение.

Особенности и характеристики

• Разработано для обеспечения конфиденциальности, долговечности и однородности отделки в требовательных интерьерах.
• Сбалансировано для повседневной эксплуатационной надежности и четкого архитектурного выражения.

Ресурсы
Документация по продукту, технические паспорта и брошюры по установке предоставляются в качестве ресурсов для спецификации и монтажа (документы указаны на странице продукта).

Технические характеристики

• Семейство/серия продукта: 4SPACE® 4-1/2” Platform (Сплошные стены).
• Каркас: заводские вертикальные и горизонтальные стойки, предварительно нарезанные и просверленные; напольные и потолочные направляющие для подключения к зданию.
• Толщина панелей: заводские и полевые варианты; акустические панели до 3/4" (19 мм) толщины (поддерживают STC 45+ в конфигурациях звукоизоляции).
• Акустические показатели (представительные): Ламинированная/HPL панель – 48 STC; стальная панель – 48 STC; акустическая панель – 47 STC с ~0,65 NRC (зависит от материала, по результатам испытаний).
• Двери: варианты распашных и раздвижных дверей; типичная высота двери 10' (3048 мм); различные ширины полотен и варианты стекла/толщины по типу двери.
• Электрические & AV возможности: большие knockouts, отверстия типа ключ‑замок каждые 8" (203 мм), монтажные отверстия каждые 1/2" (13 мм); заводские коробки и мандрелы; панели заводской обработки для вырезов.
• Запас на полевой обрез панели: до 9" (229 мм) для компенсирования вариаций здания.
• Акустические уплотнения & отделка: потолочные и напольные направляющие с акустической пеной и дополнительными отделочными компонентами для улучшения уплотнения и акустической производительности.
• Подход к установке: сборная на объекте модульная система каркас + панели, разработанная для эффективного последовательного монтажа и гибкости на объекте.
• Соответствие & ссылки на испытания: акустические испытания по ASTM E90 / классификация по ASTM E413; структурные и стекольные стандарты (ASTM E72, ASTM E1300, ANSI/BIFMA, IBC) указаны в документации продукта.
