Огнезащитный фасад с огнестойкостью 30 минут
-Высота над уровнем моря 50 мм
-Максимальный размер стекла 1500 мм x 3000 мм
-Противопожарный фасад EI30
-Фиксирующие зазоры ≤ 6000 мм
Строительство

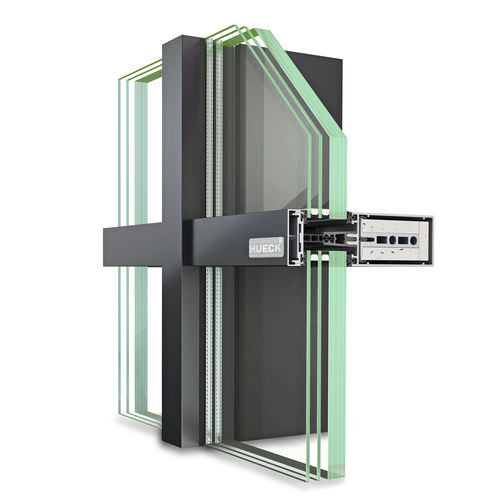

Теплоизолированный алюминиевый фасад в стоечно-ригельной конструкции для вертикальных фасадных стен (монтажное положение с наклоном до 10° от вертикали)
Муллионные, ригельные и покровные профили из модульной фасадной системы Hueck Trigon; вставной дополнительный профиль, включающий негорючие изоляционные ленты. Изоляционная зона, образованная полосой изоляционного слоя и полипропиленом, армированным стекловолокном, в качестве распорного профиля
Одинаковая геометрия для стержней и транцемовок
Ширина высоты: Транец и покровные профили с шириной высоты 50 мм различной геометрии профиля
Область применения:
Допустимая высота точек крепления для застекленных этажей составляет ≤ 6000 мм в случае стоечно-ригельных профилей
Ширина и высота фасадной конструкции неограниченны
Максимальное расстояние между стержнями ≤ 3024 мм
Глазурь
Противопожарное однослойное остекление Securit, декоративное стекло Securit, стапельное, стапельное защитное Толщина: ≥ 16 мм
Противопожарное изолирующее остекление Climalit, Climaplus, Climatop, ScreenLine Толщина: ≥ 26 мм
Максимально допустимый размер стекла для EI30 (F30): 1500 x 3000 мм, на выбор вертикальный или горизонтальный формат
Основные моменты
Водонепроницаемость: Статический класс RE 750 по DIN EN 12154, динамический класс 250 / 750 Па по DIN EN 13050
Проницаемость воздуха: Класс A4 по DIN EN 12 152
Устойчивость к ветровой нагрузке: Испытательная нагрузка 2000 Па / безопасная нагрузка 3000 Па в соответствии с DIN EN 13116
Допустимая нагрузка: 2.4 кН/м²; повышенная нагрузка: 3.6 кН/м²
---
