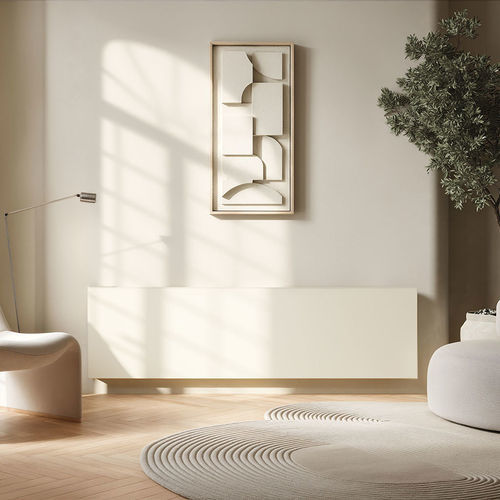

Конвектор на горячей воде LINEA PLUS HYBRID

современныйиз металлабелый

Обзор продукта
Классическая модель Jaga с сдержанным узким корпусом, перфорированной решёткой и плоской передней панелью, модернизированная технологией Hybrid для оптимальной отдачи. Комфорт круглый год: конвектор охлаждает летом и обогревает зимой. Разработан для бесшовной интеграции в современные интерьеры.

Ключевые особенности

• Узкий конвектор с перфорированной решёткой и плоской передней панелью
• Технология Hybrid: сочетание функций отопления и охлаждения
• Теплообменник Low-H2O с пылеотталкивающим покрытием (графитовый серый)
• Доступен с различными системами управления: JAGA ACO (D09), JAGA BMS 0-10V (D03), JAGA TPT (D01)
• В комплекте вентиляторный блок с управлением и питанием 24 V DC

JAGA ACO (D09)

• Скорость вентилятора выбирается вручную в 3 режимах через панель управления.
• Если температура воды < 24°C и воздух теплее, чем теплообменник, вентиляторы запускаются и устройство охлаждает помещение.
• Если температура воды > 28°C и воздух холоднее воды, вентиляторы запускаются и устройство нагревает помещение.
• Устройство автоматически переключается между режимами нагрева, охлаждения и ожидания.

JAGA BMS 0-10V CONTROL (D03)

• Скорость вентиляторов регулируется внешним сигналом 0-10V (DC) от термостата, системы автоматизации дома или системы управления зданием.
• Вентиляторы запускаются при напряжении управления ≥ 1V и температуре воды > 28°C или < 24°C; скорость увеличивается пропорционально напряжению управления (10V = макс. скорость).
• Если установлен термоэлектрический привод клапана, подключённый к внутренней электронике, клапан открывается при напряжении управления > 1V.

JAGA TPT (D01)

• Скорость вентилятора автоматически контролируется в зависимости от предустановленной комфортной температуры через сенсорные органы управления; обеспечивает очень тихую работу после достижения заданной температуры.
• Если установлен термоэлектрический привод клапана, подключённый к внутренней электронике, блок выполняет функции комнатного термостата и включает/выключает подачу воды по измерению температуры в помещении.
• Если температура в комнате управляется другой системой, которая включает/выключает поток воды, TPT можно использовать только для модуляции работы вентилятора.
• Вентиляторы запускаются для охлаждения, когда вода в теплообменнике < 24°C; для нагрева — когда вода > 28°C.

Стандартная комплектация (кратко)

• Теплообменник Low-H2O с пылеотталкивающим покрытием (графитовый)
• Настенные кронштейны и монтажный комплект
• Наклонный воздушный патрубок (стандарт и Height 020) или удлинённый 1/8" патрубок (twin) и 1/2" сливной кран
• Частично собранный корпус для нижнего левого или нижнего правого подключения
• Лёгкo устанавливаемый вентиляторный блок с управлением и питанием 24 V DC

Состав кода заказа
Код заказа формируется из частей, идентифицирующих продукт, высоту, длину, тип, цвет корпуса и систему управления. Пример структуры (части): LINW / height (например 035) / length (например 050) / type (например 11) / case colour (XXX) / control system (DDD).

Выходы (фрагмент таблицы)
Заголовок: Height [cm] | Length [cm] | Type | Position | Light Cooling (16/18/27°C) [Watts] | Heating (35/30/20°C) [Watts] | Heating (45/40/20°C) [Watts] | Heating (50/45/20°C) [Watts] | Heating (55/45/20°C) [Watts] | Sound Pressure Level [dB(A)] | Power consumption [Watts] | Water Volume [l] | Ordercode

Строки (примеры):
35 | 50 | 11 | 1 | 148 | 190 | 366 | 457 | 499 | 26,0 | 3,6 | 3,0 | LINW 035 050 11 XXX DDD
35 | 60 | 11 | 1 | 191 | 246 | 474 | 592 | 647 | 26,0 | 4,8 | 4,0 | LINW 035 060 11 XXX DDD
35 | 70 | 11 | 1 | 234 | 301 | 580 | 724 | 791 | 26,0 | 5,5 | 5,0 | LINW 035 070 11 XXX DDD
35 | 80 | 11 | 1 | 276 | 355 | 684 | 854 | 933 | 26,0 | 6,3 | 5,0 | LINW 035 080 11 XXX DDD
35 | 90 | 11 | 1 | 317 | 408 | 786 | 982 | 1.072 | 26,0 | 6,7 | 6,0 | LINW 035 090 11 XXX DDD
35 | 100 | 11 | 1 | 358 | 460 | 887 | 1.107 | 1.210 | 26,0 | 7,8 | 7,0 | LINW 035 100 11 XXX DDD
35 | 110 | 11 | 1 | 401 | 516 | 995 | 1.242 | 1.357 | 26,0 | 8,4 | 7,0 | LINW 035 110 11 XXX DDD
35 | 120 | 11 | 1 | 437 | 562 | 1.084 | 1.354 | 1.479 | 26,0 | 8,9 | 8,0 | LINW 035 120 11 XXX DDD
35 | 140 | 11 | 1 | 515 | 662 | 1.277 | 1.595 | 1.743 | 26,0 | 10,1 | 9,0 | LINW 035 140 11 XXX DDD
(Страница продукта содержит полную таблицу выходных данных, охватывающую несколько высот и длин с соответствующими уровнями шума, энергопотреблением и объёмом воды.)

Изображения / Галерея
Packshot и несколько фотографий продукта, показывающих варианты внешней отделки и примеры установки, доступны на странице продукта.

Характеристики / технические спецификации

• Brand: Jaga
• Наименование: Linea Plus Hybrid
• Теплообменник: тип Low-H2O с пылеотталкивающим покрытием
• Порог активации охлаждения: температура воды < 24°C
• Порог активации нагрева: температура воды > 28°C
• Питание вентилятора: 24 V DC (интегрированный вентиляторный блок)
• Доступные системы управления: ACO (D09), BMS 0-10V (D03), TPT (D01)
• Стандартная поставка включает кронштейны, вентиляции, дренажный кран и частично собранный корпус
• Акустика: примерный уровень звукового давления 26 dB(A) для многих конфигураций (зависит от размера модели)
• Объём воды и энергопотребление варьируются в зависимости от размера (примеры в таблице выходных данных)
