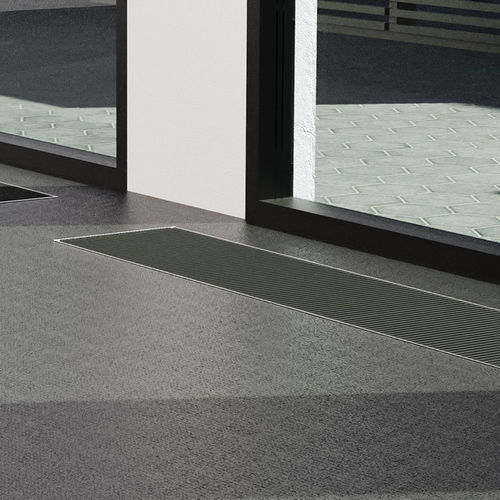

Конвектор на горячей воде CLIMA CANAL 13 B27

современныйиз алюминияиз гальванизированной стали

Обзор продукта

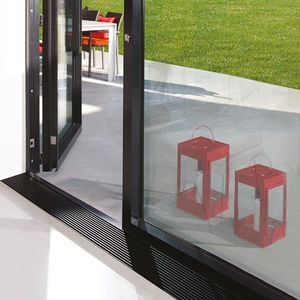

• Встраиваемый в пол конвектор, рассчитанный на скрытую установку в готовый пол.
• Бесшумный и незаметный; доступен в исполнении для отопления, light cooling (без конденсации) и deep cooling (полный и чувствительный).
• Небольшая глубина встраивания для удобной интеграции в реконструкциях и новых проектах.

Особенности

• 4‑трубный конвектор для встраивания в пол (обозначение модели: Clima Canal 13 B27).
• Корпус из листовой стали с цинковым покрытием Sendzimir (крашеный, стандартный цвет RAL 7024) с высотно регулируемой базой и опорой для решётки из нержавеющей стали.
• Варианты решёток: анодированный алюминий или деревянные решётки, различные отделки.
• Динамический 4‑трубный теплообменник (гидравлический).
• Термические активаторы: тангенциальные мини‑активаторы, 24 VDC.
• Гибкие нержавеющие соединения 1/2", длина 15 см (входит в стандартную поставку) для последовательной установки.
• Высотно регулируемая база 0 – 4.5 см; точная подстройка до +0.8 см для выравнивания с чистовым полом (точная подстройка не включена в Clima Canal 019).
• В стандартную комплектацию входят защитные панели и крышки для монтажных работ.
• Гидравлическое и электрическое подключение стандартно слева (по запросу можно изменить).
• Опционально: поддон для конденсата для слива (ø 2 см) для охладительных версий; доступны дополнительные аксессуары (насадки, вентиляторы, JDPC, DIN‑рейковое питание, термостаты, комплекты соединений).

Характеристики производительности
Заголовок: Высота [cm] ; Длина [cm] ; Ширина [cm] ; Напряжение управления [V] ; HEATING 75/65/20 [W] ; HEATING 55/45/20 [W] ; HEATING 45/35/20 [W] ; HEATING 35/30/20 [W] ; LIGHT COOLING 16/18/27 (50% OВ) [W] ; DEEP COOLING Total 7/12/27 [W] ; DEEP COOLING Sensible 7/12/27 [W] ; Уровень звукового давления dB(A) ; Электрическое потребление [W] ; Расход воздуха [m3/h]
Строки:
13 ; 80 ; 27 ; 2 ; 362 ; 216 ; 142 ; 90 ; 41 ; 111 ; 78 ; 16 ; 1 ; 38
13 ; 80 ; 27 ; 4 ; 590 ; 352 ; 232 ; 146 ; 84 ; 209 ; 150 ; 19 ; 1.6 ; 55
13 ; 80 ; 27 ; 6 ; 786 ; 469 ; 309 ; 195 ; 127 ; 297 ; 215 ; 27.1 ; 2.9 ; 85
13 ; 80 ; 27 ; 8 ; 962 ; 574 ; 378 ; 238 ; 170 ; 393 ; 288 ; 35 ; 5 ; 117
13 ; 80 ; 27 ; 10 ; 1126 ; 672 ; 442 ; 279 ; 214 ; 498 ; 369 ; 27.1 ; 2.9 ; 85
13 ; 80 ; 27 ; 2 ; 622 ; 371 ; 244 ; 154 ; 71 ; 191 ; 138 ; 19 ; 1 ; 52
13 ; 80 ; 27 ; 4 ; 1015 ; 605 ; 399 ; 251 ; 144 ; 359 ; 257 ; 23.9 ; 1.8 ; 90
13 ; 80 ; 27 ; 6 ; 1351 ; 806 ; 531 ; 334 ; 218 ; 510 ; 370 ; 31.2 ; 3.5 ; 133
13 ; 80 ; 27 ; 8 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 25.1 ; 3.5 ; 133
13 ; 80 ; 27 ; 10 ; 2229 ; 1329 ; 876 ; 552 ; 317 ; 790 ; 565 ; 26.9 ; 30.1 ; 2
13 ; 80 ; 27 ; 2 ; 1367 ; 815 ; 537 ; 338 ; 156 ; 420 ; 297 ; 20.8 ; 2 ; 90
13 ; 110 ; 27 ; 2 ; 622 ; 371 ; 244 ; 154 ; 71 ; 191 ; 138 ; 19 ; 1 ; 52
13 ; 110 ; 27 ; 4 ; 1015 ; 605 ; 399 ; 251 ; 144 ; 359 ; 257 ; 23.9 ; 1.8 ; 90
13 ; 110 ; 27 ; 6 ; 1351 ; 806 ; 531 ; 334 ; 218 ; 510 ; 370 ; 31.2 ; 3.5 ; 133
13 ; 110 ; 27 ; 8 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 32 ; 40 ; 7.2
13 ; 110 ; 27 ; 10 ; 2229 ; 1329 ; 876 ; 552 ; 317 ; 790 ; 565 ; 39 ; 47 ; 13
13 ; 160 ; 27 ; 2 ; 1091 ; 651 ; 429 ; 270 ; 125 ; 337 ; 238 ; 20.8 ; 2 ; 90
13 ; 160 ; 27 ; 4 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 25.1 ; 3.5 ; 133
13 ; 160 ; 27 ; 6 ; 2367 ; 1412 ; 930 ; 586 ; 317 ; 879 ; 650 ; 31.2 ; 6.5 ; 208
13 ; 160 ; 27 ; 8 ; 2967 ; 1770 ; 1166 ; 734 ; 480 ; 1124 ; 814 ; 39.1 ; 9.8 ; 285


Стандартная поставка (состав)

• Корпус из Sendzimir‑оцинкованной листовой стали (покраска RAL 7024) с регулировкой высоты и опорой для решётки из нержавеющей стали.
• Динамический 4‑трубный теплообменник и тангенциальные мини‑активаторы 24 VDC.
• Гибкие нержавеющие соединения 1/2", 15 см; крышка для клапанов; внутреннее электрическое подключение.
• База с регулировкой высоты 0 – 4.5 см с акустическим разъединением в некоторых версиях; точная подстройка до +0.8 см включена (кроме Clima Canal 019).
• Защитная панель для монтажа, покрытия; поддон для конденсата (ø 2 см) и дополнительные элементы по конфигурации.

Технические характеристики

• Модель: Clima Canal 13 B27.
• Тип: встраиваемый в пол конвектор, 4‑трубный.
• Производитель / Марка: Jaga.
• Корпус: Sendzimir‑оцинкованная листовая сталь, покраска (RAL 7024).
• Решётка: анодированный алюминий или дерево, различные отделки.
• Теплообменник: динамический 4‑трубный гидравлический теплообменник.
• Активаторы: тангенциальные мини‑активаторы, 24 VDC.
• Гибкие соединения: нержавеющая сталь 1/2", 15 см (стандарт).
• Управление конденсатом: опциональный поддон для слива (ø 2 см) для охлаждающих версий.
• Регулировка высоты: 0 – 4.5 см; точная подстройка +0.8 см.
• Ориентация подключений: слева по умолчанию (изменяема).
• Акустическая ссылка: измерения по ISO 3741:2010 (условия указаны в таблице производительности).
• Опции / аксессуары: пустой корпус, угловой модуль, ножки для поднятого пола, предустановленный Jaga Dynamic Product Controller (JDPC), DIN‑рельсовое питание, термостаты Siemens (RDG264KN, RDG260T), комплекты соединений (Set 297, Set 299) и прочее.
