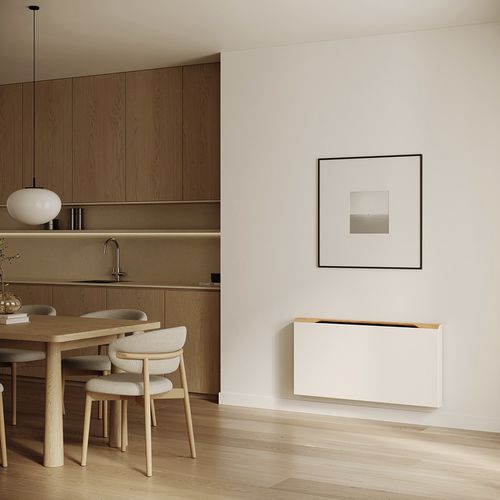

Настенный кондиционер-конвектор BRIZA WOODLINE

Обзор

• Энергоэффективное отопление и охлаждение в одном устройстве
  Briza обеспечивает быстрое отопление зимой даже при низких температурах воды и мощное, комфортное охлаждение летом.
• Идеальный партнёр для современных энергетических систем
  Высокая эффективность в сочетании с тепловыми насосами и низкотемпературными системами.
• Широкая линейка для разных проектных требований
  Briza 10, 12, 22 и 26 доступны в настенных, потолочных, встраиваемых и напольных исполнениях.
• Четыре дизайнерские линии для большей свободы выбора
  Coreline, Baseline, Woodline и Waveline — различные тактильные и формальные выражения от сдержанных до натуральных и выразительных.
• Разумная и перспективная реновация
  Позволяет поэтапно обновлять помещения и в дальнейшем без швов перейти на тепловой насос.

Лины продуктов и типы

• Coreline – Type 12, Type 22 (настенный)
• Baseline – Type 10, Type 12, Type 22 (настенный)
• Woodline – Type 10, Type 12 (настенный)
• Waveline – Type 10 (настенный)

Особенности и ключевые моменты

• Доступны исполнения: настенное, потолочное, встраиваемое, напольное.
• Теплообменник алюминий-медь с гидрофильным покрытием (стандарт).
• Поддон для конденсата с отводом (стандарт для конфигураций с охлаждением).
• Изображения Coreline и интерьерные фотографии демонстрируют типичные отделки и установки.
• Made in Belgium; поддерживает гибридное отопление; разработан для сочетания с тепловыми насосами и низкотемпературными системами.

Выходы (таблица подбора)
Заголовок: Line | Type | System | Airflow | Height (H) [cm] | Length (H) [cm] | Control voltage [2-10V] | Cooling total (7/12/27) [Watts] | Cooling feeling (7/12/27) [Watts] | Non-condensing cooling (16/18/27) [Watts] | Heating (35/30/20) [Watts] | Heating (45/40/20) [Watts] | Heating (50/45/20) [Watts] | Heating (55/45/20) [Watts] | Heating (75/65/20) [Watts] | Sound Pressure Level [dB(A)] | Air flow [m3/u] | Power Consumption [Watts] | Ordercode
81 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 2 | 284 | 201 | 115 | 223 | 406 | 18,5 | 64,0 | 1,6 | BZMW 041 075 12 XXX 2 L CL DDD
83 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 4 | 328 | 235 | 135 | 256 | 465 | 29,4 | 101,0 | 2,6 | BZMW 041 075 12 XXX 2 L CL DDD
85 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 6 | 382 | 276 | 159 | 296 | 537 | 31,3 | 141,0 | 4,3 | BZMW 041 075 12 XXX 2 L CL DDD
87 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 8 | 441 | 323 | 185 | 346 | 629 | 37,3 | 178,0 | 7,2 | BZMW 041 075 12 XXX 2 L CL DDD
89 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 10 | 503 | 373 | 214 | 413 | 751 | 42,5 | 214,0 | 13,0 | BZMW 041 075 12 XXX 2 L CL DDD
91 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 2 | 472 | 334 | 191 | 382 | 695 | 24,0 | 108,0 | 2,5 | BZMW 041 095 12 XXX 2 L CL DDD
93 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 4 | 529 | 379 | 217 | 421 | 764 | 30,0 | 172,0 | 4,3 | BZMW 041 095 12 XXX 2 L CL DDD
95 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 6 | 607 | 440 | 252 | 445 | 808 | 36,8 | 223,0 | 7,2 | BZMW 041 095 12 XXX 2 L CL DDD
97 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 8 | 707 | 518 | 297 | 555 | 1009 | 41,5 | 287,0 | 11,5 | BZMW 041 095 12 XXX 2 L CL DDD
99 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 10 | 828 | 614 | 352 | 680 | 1236 | 44,5 | 346,0 | 18,0 | BZMW 041 095 12 XXX 2 L CL DDD


Стандартная комплектация

• Лаковый корпус из оцинкованного по технологии Sendzimir стального листа с верхней алюминиевой решёткой.
• Поддон для конденсата с отводом (для конфигураций с охлаждением).
• Алюминиево-медный теплообменник с гидрофильным покрытием.
• Прочный корпус из электрооцинкованной стали.
• Briza 12: термический активатор(ы) (тангенциальный мини-активатор) и воздушный фильтр из нержавеющей стали (если указано).
• Briza 22: центробежный(ие) вентилятор(ы) с двойным впуском и заменяемый пылевой фильтр из полипропилена (класс G2).

Доступная документация

• Брошюра Briza (скачиваемая продуктовая брошюра).
• Брошюра Briza wall (брошюра для настенных моделей).
• Руководство Briza (инструкция по монтажу и эксплуатации).
• Описание продукта Briza (подробный документ с описанием).
• Briza Selection Tool (инструмент подбора в виде таблицы).

Характеристики / технические спецификации

• Бренд: Jaga.
• Коммерческое название: Briza Wall.
• Семейство продуктов: Briza (радиаторы с функцией отопления и охлаждения).
• Крепление: настенное (в семействе также доступны потолочные, встраиваемые и напольные варианты).
• Доступные типы: 10, 12, 22, 26 (зависит от дизайн-линии).
• Дизайн-линии: Coreline, Baseline, Woodline, Waveline.
• Теплообменник: алюминий-медь с гидрофильным покрытием.
• Вентиляторы/активаторы: различия Coreline/Baseline – Type 12 (тангенциальный активатор / термический активатор), Type 22 (центробежные вентиляторы с двойным впуском).
• Фильтры: воздушный фильтр из нержавеющей стали (Briza 12 при наличии спецификации); заменяемый пылевой фильтр из полипропилена (класс G2) для блоков с вентиляторами.
• Управление конденсатом: поддон с отводом для работы в режиме охлаждения.
• Управление: опции управляющего напряжения включают 2–10 V (зависит от конфигурации).
• Производительность охлаждения и нагрева: таблица подбора содержит общие данные по охлаждению и мощности нагрева для различных условий испытаний.
• Потребляемая мощность и акустические данные: приведены для каждой конфигурации в таблице выходных данных (Потребляемая мощность [Watts], Уровень звукового давления [dB(A)]).
• Сертификаты / происхождение: Made in Belgium; разработан для гибридного отопления и низкотемпературных систем.
