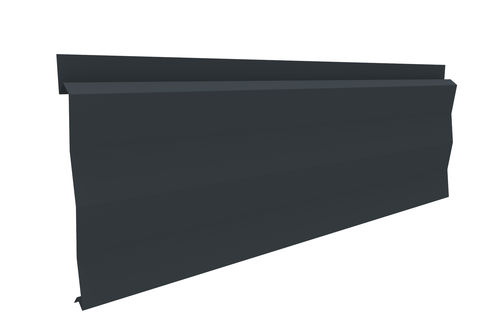

Облицовка фасада из реек JI PONANT W

стальгладкая

Обзор продукта
Концепция навесной фасадной облицовки с плоским внешним видом и скрытым креплением, подходящая для нового строительства и реконструкции. Особая геометрия (четыре версии: JI Ponant W, JI Ponant M, JI Ponant Convex, JI Ponant Concave) обеспечивает игру света и тени на фасаде. Система состыковки позволяет комбинировать разные формы на одном фасаде. Панели механически крепятся к вторичной обрешетке, связанной с несущей конструкцией. Требуется отрегулированная подложка или регулируемая обрешетка. Не предназначено для применения в потолочных конструкциях.

Доступные версии

• JI Ponant W
• JI Ponant M
• JI Ponant Convex
• JI Ponant Concave

Применение и крепление

• Фасадная облицовка с плоским видом и скрытым креплением
• Механическое крепление к вторичной обрешетке, прикрепленной к конструкции
• Требует отрегулированной подложки или регулируемой обрешетки
• Не подходит для потолочных применений

Размеры
Длина: мин. 200,0 мм / макс. 6000,0 мм
Ширина: макс. 300,0 мм

Толщина и масса
1 мм: 11,12 kg/m²

Характеристики

• Материал: Сталь S320 GD
• Другие материалы доступны по запросу: нержавеющая сталь, алюминий...

Нормативные документы
Оцинкованная сталь: EN 10346:2015 - допуски согласно EN 10143:2006
Покрытие рулона: EN 10169:2022
Допуск (геометрия): EN 508-1:2021
Расчеты: EN 1993-1-3:2006

Характеристики / технические характеристики

• Наименование продукта: JI Ponant W
• Тип: ламели, фасадная облицовка
• Версии: W, M, Convex, Concave
• Крепление: механическое крепление к вторичной обрешетке
• Диапазон длин: 200,0 мм – 6000,0 мм
• Максимальная ширина: 300,0 мм
• Пример толщины: 1 мм = 11,12 kg/m²
• Стандартные материалы: сталь S320 GD (другие по запросу)
• Применимые нормы: EN 10346:2015; EN 10169:2022; EN 508-1:2021; EN 1993-1-3:2006
