Панельная облицовка фасада JI 33-250-1000

из сталиребристая

Обзор

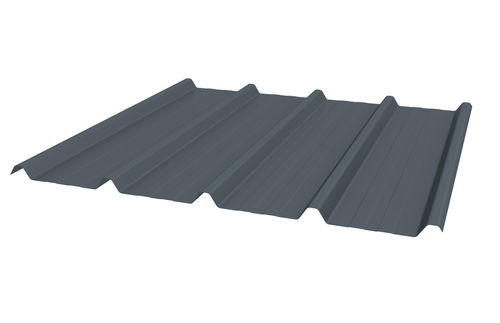

JI 33-250-1000 — трапециевидная стальная облицовочная панель для стен, предназначенная для однослойных и двухслойных систем в сельскохозяйственных, промышленных и коммерческих зданиях. Профиль (высота 33 мм, шаг 250 мм) обеспечивает предсказуемое конструктивное поведение; поставляется в различных длинах, толщинах и покрытиях в соответствии с требованиями проекта.

Применение

• Наружная облицовка стен промышленных и сельскохозяйственных зданий
• Системы фасадов одно- и двухслойные
• Совместима с комплектом аксессуаров: планки, крепеж, утеплитель и сэндвич-панели

Размеры
Длина: Мин. 1500,0 мм / Макс. 13500,0 мм
Ширина: Макс. 1000,0 мм
Профиль: высота 33 мм / шаг 250 мм

Номинальная толщина и вес
0,50 мм: 4,79 kg/m²
0,60 мм: 5,75 kg/m²
0,70 мм: 6,70 kg/m²

Материал
Сталь S280 GD (оцинкованная рулонная сталь)

Покрытия и доступные цвета

• Essential (25 µ) — базовое наружное покрытие для облицовки, кровли и аксессуаров.

  • RAL 1002 — #D2AA6D
  • RAL 1013 — #E3D9C7
  • RAL 1015 — #E6D2B5
  • RAL 1019 — #A48F7A
  • RAL 1021 — #F6B600
  • RAL 2001 — #BA481C
  • RAL 3000 — #A72920
  • RAL 3009 — #6D342D
  • RAL 5002 — #00387A
  • RAL 5008 — #2B3A44
  • RAL 5010 — #004F7C
  • RAL 5011 — #1A2B3C
  • RAL 5014 — #637D96
  • RAL 5015 — #007CAF
  • RAL 5017 — #005B8C
  • RAL 6003 — #50533C
  • RAL 6005 — #114232
  • RAL 6009 — #27352A
  • RAL 6011 — #6B7C59
  • RAL 6020 — #37422F
  • RAL 6021 — #8A9977
  • RAL 7006 — #766A5E
  • RAL 7012 — #575D5E
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7032 — #B5B0A1
  • RAL 7035 — #D7D7D7
  • RAL 7037 — #7A7B7A
  • RAL 7042 — #8E9291
  • RAL 8004 — #8D4931
  • RAL 8011 — #5A3827
  • RAL 8012 — #66332B
  • RAL 8014 — #4A3526
  • RAL 8019 — #3D3635
  • RAL 8024 — #795038
  • RAL 8025 — #755847
  • RAL 9001 — #E9E0D2
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • RAL 9016 — #F1F1EA
  • Woodstructure — #96652A
  • 1102 Rouge Tuile — #A65448
  • 4750 Gris Nuage — #949599
• Ultra — Для тяжёлых внешних условий; подходит для профилей и сэндвич-панелей.

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • Woodstructure — #96652A
• Ultra-X — Покрытие Ultra 75 с высокой долговечностью для кровли и облицовки; альтернатива PVC-plastisol, повышает эффективность системы и способствует снижению CO2 на уровне проекта.

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
• HPS 200 Ultra® — Ряд высокопроизводительных покрытий для суровых условий; примеры: White, Hamlet, Sargasso, Terracotta, Burano, Mushroom, Heritage Green, Moorland Green, Olive Green, Van Dyke Brown, Black, Albatross, Anthracite, Goosewing Grey, Pure Grey, Brown и т.д.

Нормативы
Оцинкованная сталь: EN 10346:2015 - допуски по EN 10143:2006
Покрытие рулона: EN 10169:2022
Допуски (геометрия): EN 508-1:2021
Расчёты: EN 1993-1-3:2006

Загрузки (примеры)
Технический паспорт и чертежи изделия доступны в формате PDF (документация для JI 33-250-1000).

Технические характеристики

• Модель: JI 33-250-1000 (трапециевидная облицовочная панель для стен)
• Материал: сталь S280 GD (оцинкованная)
• Диапазон длин: 1 500,0 мм — 13 500,0 мм (мин / макс)
• Максимальная ширина: 1 000,0 мм
• Доступные толщины и веса: 0,50 мм (4,79 kg/m²), 0,60 мм (5,75 kg/m²), 0,70 мм (6,70 kg/m²)
• Подходит для одно- и двухслойной облицовки; совместима с полным набором аксессуаров
• Применимые нормы: EN 10346:2015, EN 10169:2022, EN 508-1:2021, EN 1993-1-3:2006
