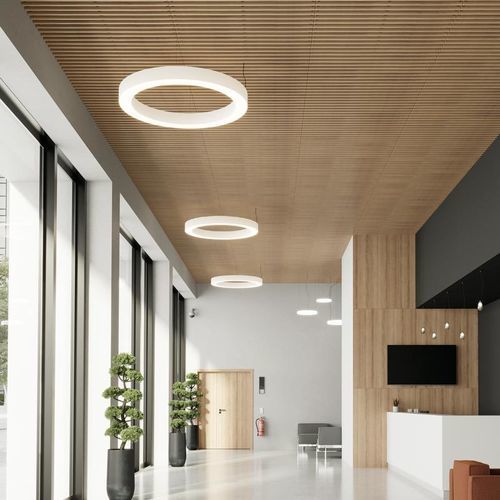

Акустическая панель для подвесных потолков LAŌ 4.2.4

из дугласовой пихтыиз цельной древесиныиз дуба

Краткое описание
Акустическая панель из цельной древесины, предназначенная для подвесных потолков со стандартной решеткой T24. Панели съёмные для обслуживания; подходит для коммерческих и институционных проектов с требованием акустики класса A.

Деревянный потолок

• Быстрая и простая система установки и снятия
• Установка возможна одним оператором

Плита / Решетка
Панель 1199 x 600 мм, рассчитана на стандартную решетку T24 с шагом 1200 мм.

Невидимая рамка
Конструкция скрывает каркас и обеспечивает точное выравнивание панелей. Установка выполняется на чёрный T24 каркас с максимальной равномерно распределённой нагрузкой 13,5 kg/m2, распределённой в соответствии с применимыми стандартами и практикой. Laudescher не поставляет все конструкционные элементы.

Монтаж
Запатентованная система позволяет монтаж снизу, без доступа в плэнум. Система допускает добавление стандартных акустических плит (не входят в комплект); рекомендуемая последовательность: сначала установить изоляцию, затем одним быстрым движением зафиксировать панели Laō.

Съёмные панели
Панели Laō съёмные для облегчения доступа при обслуживании и ремонте.

Широкий выбор моделей и отделок

• 6 отделок из клеёного по длине (finger-jointed) соснового бруса и 1 отделка из массива сосны
• 6 моделей с кромочными ламелями и 6 моделей с плоскими ламелями

Размеры и геометрия ламелей
Габариты панели: 1199 x 600 мм
Сечение ламели: 20 мм (лицевая) x 42 мм (высота)
Шаг ламелей: 44 мм
Расстояние между центрами ламелей: 86 мм
Задние контр-ламели по краю, чёрные: 20 мм (лицевая) x 42 мм (высота)
Задние центральные контр-ламели, чёрные: 20 мм (лицевая) x 28 мм (высота)
Общая толщина: 52 мм
Площадная масса (сосна): 7.20 kg/m2
Процент открытости: 51 %

Акустические характеристики
Взвешенный коэффициент звукопоглощения: αw = 0.90* (класс поглощения A). Акустические данные (αp, αw, класс поглощения) рассчитаны в соответствии с ISO 11654 (Laō + LR 20 mm акустическое дополнение на плэнум E316 mm). Поглощение измерено согласно ISO 354.

Отделка / Класс реакции на огонь
В зависимости от отделки: Euroclass B-s1,d0 или B-s2,d0.

Система крепления
Установка на каркас T24. Соответствует NF EN 13964 и DTU 58-1.

Задняя поверхность
Акустические плиты из минеральной ваты с чёрным флисовым покрытием (формат 600 x 600 мм; толщина 20 или 22 мм). Покрытие 2.4 Kg/m2. Не поставляются Laudescher.

Экологические показатели

• Этап производства (finger-jointed сосна): -6.17 kg CO2 eq/m2
• IC-компонент (finger-jointed сосна): -0.43 kg CO2 eq/m2

Древесина и отделка

• Ламели из finger-jointed сосны: огнезащитный лак Euroclass B-s2,d0 с защитным лаком
• Доступные отделки (примеры): Natural, Douglas, Oak, White oak, Honey, White
• Ламели из натуральной массивной сосны: огнезащитная обработка в автоклаве Euroclass B-s1,d0

Характеристики / технические спецификации

• Модель: Laō 4.2.4
• Формат панели: 1199 x 600 мм (для решётки T24)
• Сечение ламели: 20 x 42 мм (лицевая x высота)
• Шаг ламелей: 44 мм; расстояние между центрами: 86 мм
• Общая толщина: 52 мм
• Площадная масса (сосна): 7.20 kg/m2
• Процент открытости: 51 %
• Максимальная равномерно распределённая нагрузка на каркас T24: 13.5 kg/m2
• Акустика: αw = 0.90 (класс A) — испытания по ISO 354 / ISO 11654
• Классификация по пожару: Euroclass B-s1,d0 или B-s2,d0 в зависимости от отделки
• Монтаж: запатентованная система, обеспечивающая монтаж снизу; установка на каркас T24 согласно NF EN 13964 и DTU 58-1
• Панели съёмные для обслуживания
• Дополнительные акустические плиты и некоторые конструкционные элементы не входят в комплект
• Доступные отделки: finger-jointed сосна (6 отделок), 1 отделка массивной сосны; несколько вариантов моделей ламелей (с кромкой и плоские)
