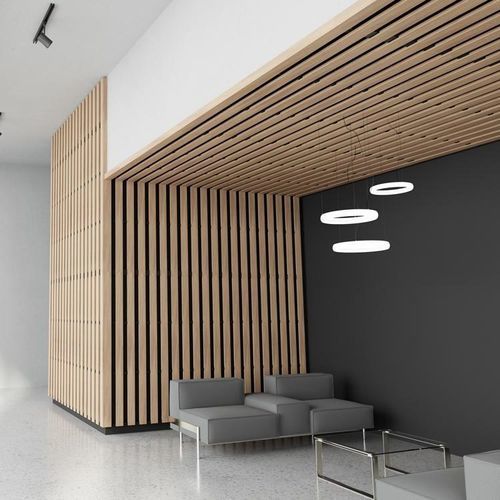

Акустическая панель для подвесных потолков LINEA 9.2.6

из пихтыдеревоиз цельной древесины

Описание продукта
Акустическая панель из массива для подвесных потолков, рассчитанная на установку на видимую T24 решётку или на винтовое крепление к несущей раме. Лицевая часть — ламели из массива, задняя контр-рейка и опциональное акустическое заполнение (жёсткая каменная вата не поставляется).

Варианты

• Для установки на T24 решётку
• Для прикручивания к металлическому или деревянному каркасу

Ключевые характеристики

• Панель с ламелями 90×20 мм и зазором 60 мм (шаг 150 мм)
• Общая толщина: 55 мм; коэффициент открытости: 40%
• Доступные породы: ель/пихта, сосна, дуб
• Два варианта крепления для гибкости монтажа

Техническая таблица
Размеры панелей: 2495 x 600 мм (только на винтах)
1880 x 600 мм
1265 x 600 мм
Сечение ламели: 90 мм (лицевая) x 20 мм (высота)
Зазор между ламелями: 60 мм
Шаг между ламелями: 150 мм
Чёрные задние контр-рейки: 34 x 45 мм
Общая толщина: 55 мм
Площадная масса (ель): 7,4 кг/м2
Площадная масса (сосна): 9,9 кг/м2
Площадная масса (дуб): 11,6 кг/м2
Процент открытости: 40%

Акустические показатели

• Взвешенный коэффициент: αw = 0.65
• Класс поглощения: класс C
• Данные рассчитаны в соответствии с ISO 11654 (LINEA + LR 20 мм на плёнум E250 мм) и измерены по ISO 354

Отделка / Реакция на огонь
Доступны огнезащитные отделки: Euroclass B-s1,d0 или B-s2,d0 в зависимости от породы и отделки. Возможна адаптация к бельгийскому стандарту NBN 713.020.

Огнестойкость
LINEA 9.2.6 может быть адаптирована под NBN 713.020 под обозначением LINEA 9.2.6 R для обеспечения 30-минутной огнестойкости (SF 30 min).

Монтаж
Монтаж на T24 решётку или винтовой монтаж в соответствии с NF EN 13964 и DTU 58-1.

Задняя панель
Жёсткие акустические плиты из каменной ваты (2,4 кг/м²) с чёрным покрывающим слоем (600 x 600 мм; толщина 20 или 22 мм). Не поставляются Laudescher.

Породы дерева и отделки

• Доступные породы: сращенная сосна, ель/пихта, сосна, дуб
• Отделки ламелей: лак (прозрачный лак доступен для чувствительных сред)
• Доступны огнезащитные и wax-color отделки; другие цвета по запросу

Доступные загрузки
Технический лист, акустический сертификат, образцы цветов, сертификат LINEA Cradle to Cradle™ и документы о соответствии бельгийскому пожарному стандарту доступны для скачивания.

Технические характеристики

• Модель: Linea 9.2.6
• Размеры панелей: 2495 x 600 мм (только на винтах); 1880 x 600 мм; 1265 x 600 мм
• Сечение ламели: 90 x 20 мм
• Зазор между ламелями: 60 мм; шаг: 150 мм
• Общая толщина: 55 мм
• Чёрные контр-рейки: 34 x 45 мм
• Процент открытости: 40%
• Доступные породы: ель/пихта, сосна, дуб (сращенная сосна и др. по запросу)
• Площадная масса: 7,4 кг/м² (ель); 9,9 кг/м² (сосна); 11,6 кг/м² (дуб)
• Акустика: αw = 0.65 — класс C (ISO 354 / ISO 11654)
• Реакция на огонь: Euroclass B-s1,d0 или B-s2,d0 в зависимости от породы/отделки; возможна адаптация к NBN 713.020 (LINEA 9.2.6 R)
• Стандарты монтажа: NF EN 13964, DTU 58-1
• Задняя панель: жёсткие плиты из каменной ваты 2,4 кг/м² (не поставляются)
