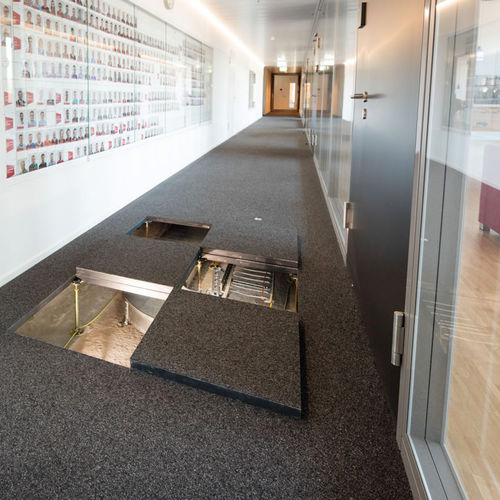

Конструкция для технического пола из металла TYPE 5
с высоким сопротивлениемдля интерьера

конструкция для технического пола из металла
конструкция для технического пола из металла
конструкция для технического пола из металла
конструкция для технического пола из металла
конструкция для технического пола из металла
конструкция для технического пола из металла
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Материал
из металла
Техническая характеристика
с высоким сопротивлением
Место применения
для интерьера

Описание

Вы найдете подходящую конструкцию для любого помещения вместе с нами. У нас есть подконструкции для низких полых полов с минимальным количеством инженерно-технических сооружений здания, а также для высокопроводящих систем, которые идеально подходят для помещений или центров обработки данных с очень большим количеством установок. Преимущества Оптимальные решения для различных монтажных высот Горизонтальная устойчивость с высокой грузоподъемностью при необходимости Подъемные полы также могут быть установлены в помещениях с низкой высотой потолка Подконструкция типа 5 с отдельными пьедесталами является стандартным решением для нормальной высоты установки от 200 до 600 мм. Эта система обеспечивает легкий доступ к полому пространству в любое время и в любом месте. Свободная высота полого пространства от 160 до 560 мм обеспечивает достаточное пространство для кабелей передачи данных, электрических кабелей, кабелей, греющих и охлаждающих труб, Каналы кондиционирования воздуха и соединения различных кабелей. Мы устанавливаем опоры в стандартную сетку панелей 600 x 600 мм. В зависимости от конструкции панелей подъездных перекрытий распределенная нагрузка составляет от 10 до 30 кН/м2.

---
