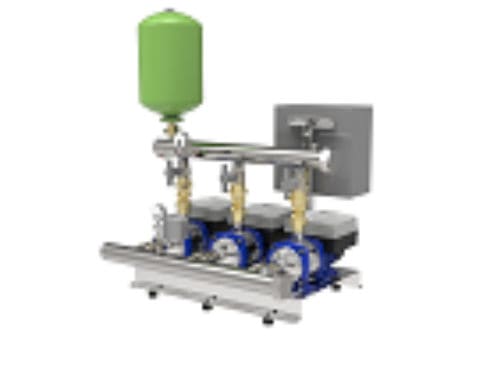

Насос для воды SMB series

электрическийиз металла

Обзор:

Перечисленные CAD‑модели относятся к серии SMB (Central‑North Europe) и охватывают несколько конфигураций SMB10 и SMB15. Файлы предназначены для планирования и интеграции и включают варианты с разной гидравликой сервисных насосов, питанием шкафов управления и материалами конструкции.

Доступные конфигурации:

• SMB10/10HME02S11/2/CB/PMA и SMB10/10HME02S11/4/CB/PMA — гидравлика e‑HME, исполнение CB, однофазное (/2) или трехфазное (/4)
• SMB10/10HME02S11/2/CX/PMA и SMB10/10HME02S11/4/CX/PMA — гидравлика e‑HME, исполнение CX, однофазное или трехфазное
• SMB10/10HME01S07/... и SMB10/10HME03S15/... и SMB10/10HME04S22/... — дополнительные варианты гидравлики e‑HME в исполнении CB или CX
• SMB10/10SVE01F005, SMB10/10SVE02F007, SMB10/10SVE02F011, SMB10/10SVE03F015, SMB10/10SVE04F022 — серия e‑SVE, доступна в /2 и /4, CB и CX
• SMB10/15HME01S11, SMB10/15HME02S15, SMB10/15HME03S22 и варианты SMB10/15SVE — варианты SMB15 с гидравликой e‑HME или e‑SVE

Технические характеристики:

• Название серии: SMB (Central‑North Europe)
• Индикация числа сервисных насосов в кодах: напр. «10» обычно обозначает конфигурацию с 1 сервисным насосом
• Серии сервисных насосов: e‑HME и e‑SVE (в зависимости от модели)
• Гидравлические коды: 10HME, 10SVE, 15HME, 15SVE, 1HME, 1SVE, 22SVE, 3HME, 3SVE, 5HME, 5SVE (варианты зависят от модели)
• Питание шкафа управления: /2 = однофазное, 1 x 230 V; /4 = трехфазное, 3 x 400 V
• Варианты материала конструкции: версия CB или версия CX

CAD‑ресурсы и документация:

Для каждой варианта обычно доступны 2D (.dxf), 3D (.stp) и превью‑изображения (2D‑превью, 3D‑превью). Эти ресурсы помогают при интеграции в проект и составлении спецификаций.

Примечания:

Коды моделей кодируют серию насоса, гидравлику, питание и материал — перед загрузкой CAD‑файлов уточняйте точный код варианта. В предоставленном содержимом страницы PDF‑даташиты не отображаются.
