Коррозионностойкий сборник FRONT

Обзор продукта

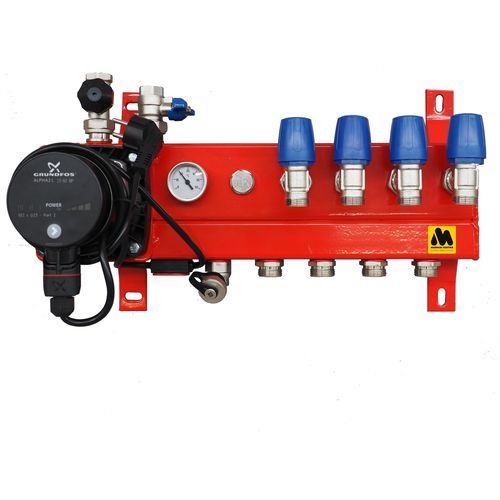

Блок управления MAGNUM Front Steel представляет собой компактный коллектор отопления с корпусом из оцинкованной стали с эпоксидным покрытием. В стандартной комплектации поставляется с насосом Grundfos A-Label и верхним первичным подключением. Насос работает при постоянном давлении и адаптируется, когда контуры закрываются приводами. В гидравлически активной конфигурации при закрытом смесительном клапане коллектор гидравлически нейтрален.

Модели (Art.nr. | Описание | Размеры)
Art.nr. | Описание | Размеры
W41001 | MAGNUM Front Steel 1 контур incl. A-Label насос | 325 x 235 x 185 mm
W41002 | MAGNUM Front Steel 2 контура incl. A-Label насос | 325 x 235 x 185 mm
W41003 | MAGNUM Front Steel 3 контура incl. A-Label насос | 375 x 235 x 185 mm
W41004 | MAGNUM Front Steel 4 контура incl. A-Label насос | 425 x 235 x 185 mm
W41005 | MAGNUM Front Steel 5 контуров incl. A-Label насос | 475 x 235 x 185 mm
W41006 | MAGNUM Front Steel 6 контуров incl. A-Label насос | 525 x 235 x 185 mm
W41007 | MAGNUM Front Steel 7 контуров incl. A-Label насос | 575 x 235 x 185 mm
W41008 | MAGNUM Front Steel 8 контуров incl. A-Label насос | 625 x 235 x 185 mm
W41009 | MAGNUM Front Steel 9 контуров incl. A-Label насос | 675 x 235 x 185 mm
W41010 | MAGNUM Front Steel 10 контуров incl. A-Label насос | 725 x 235 x 185 mm
W41011 | MAGNUM Front Steel 11 контуров incl. A-Label насос | 775 x 235 x 185 mm
W41012 | MAGNUM Front Steel 12 контуров incl. A-Label насос | 825 x 235 x 185 mm
W41013 | MAGNUM Front Steel 13 контуров incl. A-Label насос | 875 x 235 x 185 mm
W41014 | MAGNUM Front Steel 14 контуров incl. A-Label насос | 925 x 235 x 185 mm
W41015 | MAGNUM Front Steel 15 контуров incl. A-Label насос | 975 x 235 x 185 mm

Применение
Центральный отопительный котёл | V
Тепловой насос | X
Солнечное отопление (с буферным баком) | V
Пеллетная печь | V
Теплосеть (district heating) | X (по запросу)

Характеристики (функция | доступна)
Запорный клапан на подаче | V
Термостат на подаче | V
Насос | V
Потокомер | X
Термометр | V
Манометр | X
Воздухоотводчик | V
Клапан на обратке | V
Клапан RTL на обратке | X
Количественная регулировка в управляющем клапане | V
Запорный кран между подачей и обраткой | X
Осмотр | CE

Технические детали

• Корпус коллектора из оцинкованной стали с эпоксидным покрытием
• Оснащён термометром, воздухоотводчиком и устройством максимальной защиты
• В стандартной комплектации энергоэффективный насос Grundfos A-Label (постоянное давление)
• Термостатические групповые клапаны M30 x 1.5, подходят для приводов MAGNUM
• Подключения групп подходят для 3/4" Eurocone
• Первичное подключение 1/2" (от 8 контуров 3/4")
• Поставляется с монтажным материалом в комплекте
• Термостатически подготовленный клапан и термостатическая ручка с погружной гильзой
• Биметаллический погружной термометр в комплекте
• Воздухоотводчик 1/2" и шаровой кран 1/2" 2-части (синий)
• Вставка клапана LTV для коллектора

Комплектация

• Протокол испытаний
• Инструкция по установке
• Гарантийный талон
• Коллектор MAGNUM Front Steel

Гарантия
MAGNUM Basic Steel: 5 лет на корпус, 2 года на арматуру.

Характеристики / технические спецификации

• Материал корпуса: оцинкованная сталь с эпоксидным покрытием
• Стандартный насос: Grundfos A-Label, постоянное давление
• Термометр: биметаллический погружной термометр в комплекте
• Воздухоотводчик: 1/2"
• Подключения групп: подходят для 3/4" Eurocone
• Термостатические групповые клапаны: M30 x 1.5 (подходят для приводов MAGNUM)
• Первичное подключение: 1/2" (от 8 контуров 3/4")
• Включает монтажный материал и защитное устройство
• Доступен в конфигурациях от 1 до 15 контуров (см. модели)
