Натяжная конструкция кабель-мембрана

для покрытийс мембраной из ПВХдля стадиона

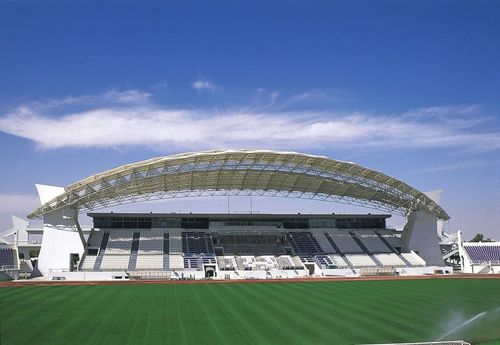

Шейх Khalifa Стадион, место для многочисленнGp больших спортивных мероприятий, около центра города Al города оазиса Ain. По случаю кубка мира FIFA младшего стадион был удлинен с стойкой VIP главным образом. Новая конструкция стойки с 3.500 местами состоит из 3 полов и дополнительных работать и складских помещений в подвале. Главным образом стойка настилена крышу сверх высокомарочной стальной структурой мембраны. Конструируемо как self-supporting и раковин-как свободная форма, пяди крыши с максимальной шириной 40 m и длина 130 m полная поверхность ² приблизительно 7.500 m. Приобретаемо для конструкции крыши, твердое MERO в сотрудничестве с Если-Группой разработало план структуры. Основная стальная структура исполнена как рамки 2-слоя с системой узла шарика MERO-TSK. В середине зоны крыши структура была удлинена системой рамок 3-слоя вдоль продольной оси для оптически причин. Структура крыши только поддержана на обеих поддерживая опорах на расстояниях приблизительно 110 m. Механически pre-stressed мембрана, состоя из PTFE покрыла стеклоткань, служит как плакирование. Крыша мембраны разделена в индивидуальные поля, которые span над 2 решетками каждым рамок в продольном направлении. Каждое из поля мембраны регулярно spanned над кабелем края.
