Система автоматизации для жилых помещений для жалюзи KNX

для светильникадля внутренней компоновкидля освещения

Обзор
KNX — подключение и визуализация описывает решения Merten/Schneider Electric по интеграции KNX‑систем с открытыми визуализациями, мобильными приложениями и мультипротокольными шлюзами. Цель — упростить проектирование, обеспечить масштабируемую визуализацию, интеграцию внешних сервисов и эффективное управление энергопотреблением, включая управление зарядкой электромобилей.

Ключевые элементы

• Wiser for KNX: решение для жилых зданий с встроенной визуализацией, подключением к приложению и логическими функциями.
• spaceLYnk: мультипротокольный сервер для коммерческих зданий с широкой интеграцией (BACnet, Modbus и др.).
• Touch Visualization 3.0 / открытая визуализация: настраиваемые интерфейсы, виджеты, избранное и графические виджеты.
• EVlink / EVlink Load Management (LMS): динамическое управление зарядкой для мониторинга и регулирования станций в зависимости от доступной мощности здания.
• Безопасность: поддержка функций KNX Secure.

Функции и интеграции (фрагмент)

• Мобильные приложения для управления и настройки (смартфон/планшет)
• Открытая визуализация с настраиваемыми виджетами и избранным
• Поддержка мультипротоколов: BACnet, Modbus RTU/TCP, IP‑маршрутизация
• Интеграции: SONOS, Philips Hue, IFTTT; виджеты для Somfy и Danfoss
• Тренд‑логи / графики, NTP, функции HTTP и FTP серверов
• Управление пользователями, сценарии, планировщик, симуляция присутствия, тревоги (email/SMS)
• Поддержка EnOcean
• Интерфейс RS‑232 для A/V и подобных систем

Сравнение / обзор (Ключевые моменты)
Wiser for KNX vs spaceLYnk
Приложение для мобильных устройств: • vs •
Визуализация на смартфоне/планшете: • vs •
Управление пользователями: до 8 vs до 20
Режим интеграции устройств: 10 vs 31
Точки данных BACnet: 150 vs 2 000
Клиентское приложение BACnet: – vs •
Динамическое управление EVlink: – vs •
USB‑интерфейс, программирование KNX, LUA‑скрипты: • vs •

EVlink / Динамическое управление зарядкой (LMS)

• Динамическое распределение мощности для зарядных станций в зависимости от доступной мощности на вводе здания
• Мониторинг в реальном времени, дистанционное управление и функции обслуживания для зарядной инфраструктуры
• Зональные и временные профили зарядки, функции приоритизации (напр., VIP‑транспорт)
• Модульные пакеты для разного числа зарядных станций без замены контроллера

Визуализация и конфигурация

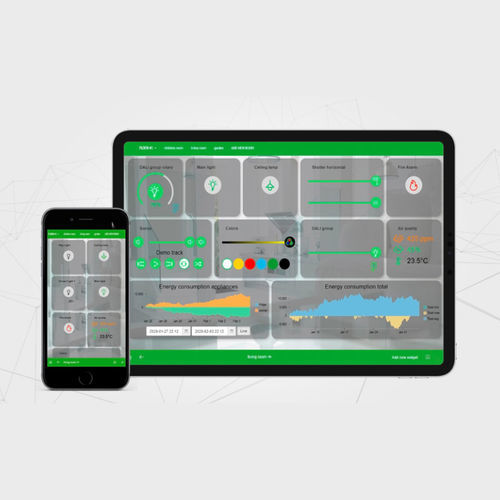

• Touch Visualization 3.0: настраиваемый главный экран, собственные виджеты, графические виджеты
• Простая настройка через приложение: структура здания, этажи/помещения, выбор и размещение виджетов, привязка к KNX‑функциям

Безопасность

• Поддержка KNX Secure: шифрование и защита KNX‑коммуникаций

Технические характеристики

• Мультипротокольный шлюз: BACnet, Modbus TCP/RTU, KNX, IP‑объекты
• Визуализация: приложения для смартфонов/планшетов, открытая визуализация, Touch Visualization 3.0
• Управление пользователями: до 8 (Wiser for KNX) / до 20 (spaceLYnk)
• Интеграции: Sonos, Philips Hue, IFTTT, EnOcean, Somfy, Danfoss
• Интерфейсы: HTTP‑сервер, FTP‑сервер, NTP клиент/сервер, USB, RS‑232
• BACnet: до 150 (Wiser) / 2 000 (spaceLYnk) точек данных
• EV‑Link / EVlink LMS: динамическое управление нагрузкой, зональный контроль, приоритизация, мониторинг в реальном времени
• Масштабируемость: модульное обновление LMS для большего числа зарядных станций; Canalis как опция расширения
• Скрипты и логика: LUA‑скриптинг, логический модуль IFTTT, планировщик, программирование сценариев
