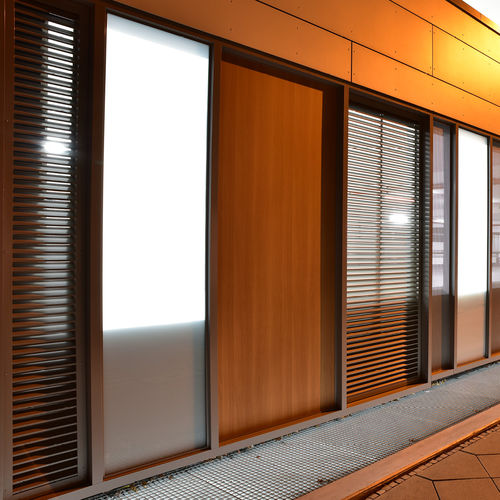

Защитная решетка System 622L фирмы MLL Hamburg представляет собой вентиляционную решетку из алюминия с сечением 62% свободного проветривания. Система 622L оснащена Z-образной планкой средней серии типа 020L, которая, в свою очередь, устанавливается в закрытую рамку 602 с помощью проверенной клипсовой технологии. Пластины, закрепленные с помощью системы зажимов MLL, впоследствии также можно снимать для проведения ремонтных работ на фасаде или для аналогичных целей.
Вентиляционная сетка MLLL тип 622L
MLL средней серии, Z-образная планка
MLL-Slat 020L в типоразмере 602
Поверхность :
Анодированный E6/EV1, C31-35
RAL по выбору / незавершённое производство
Специальные цвета по запросу
Область применения
Погодная защитная сетка от MLL для закрытых помещений
сборка, напр: Открытие кирпичной кладки.
Область применения :
Для внутреннего и наружного применения.
Структура :
Предварительно собранная для рамы с кронштейном и планкой
Необходимый аксессуар :
Крепежные винты
Крепежный кронштейн
Настенный анкер
Дополнительный аксессуар :
Летающий экран: Стекловолоконная сетка 1,4 мм / Сетка из нержавеющей стали 1,4 мм
Охрана птиц: Оцинкованная сетка 10 мм / сетка из нержавеющей стали 8 мм
МонтажЗакрыт
Размер решетки опорной стойки / макс. пролет планки 1000 мм
Поперечное сечение свободной вентиляции62%
Расстояние между планками 50 мм
Коэффициент потерь отработанного воздуха5,9 Коэффициент потерь отработанного воздуха 0,40
Коэффициент потерь приточный воздух6,7 Коэффициент потерь приточный воздух 0,38
Ламелла
Пластина 020L
Вариант
Z-образная планка, сечение 62% свободного проветривания.
Материал
Алюминий Al Mg Si 0,5 Алюминий Al Mg Si 0,5
Холдфаст
Стендер 12.0
Вариант
Зажимной держатель для реечных фасадов и воздухозащитных/вентиляционных решеток. Фиксатор 12.1 для защиты от атмосферных воздействий / вентиляционных решеток. Фиксатор 12.2 для реечных фасадов.
Материал
Алюминий Al Mg Si 0,5 Алюминий Al Mg Si 0,5
---
