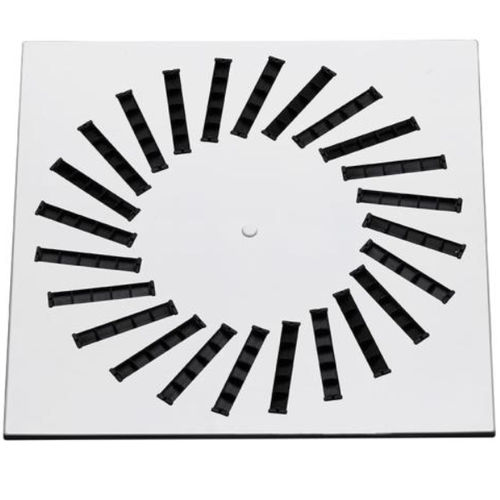

Потолочный диффузор воздуха KQ2 SERIES

квадратныйщелевой

Обзор Диффузоры серии KQ2 представляют собой квадратные диффузоры со щелевыми отверстиями на панели. Пазы имеют спиралевидную форму и ориентированные дефлекторы. Они используются как в приточной, так и в вытяжной вентиляции и устанавливаются на потолке, находят свое применение там, где требуется продуманная конструкция и где ценится простая установка и регулировка броска. Технические характеристики Доступны размеры от 300x300 до 625x625 мм Малый размер, реализуемый на панели 600x600 мм (стандарт T KQ ...) Стальная панель, окрашенная в белый цвет RAL 9010 Регулируемые дефлекторы черного цвета RAL 9005 ABS Высота установки от 2,6 до 4,1 м Расход воздуха от 60 до 810 м3/час Крепление при помощи винтов к боковой статической камере или центральной закручивающейся крышке и белым колпачкам Статическая камера из оцинкованной стали с капитальной прибылью или без нее, жалюзи, изоляцией и палубным монтажом Пленум в PS доступный размер 600x600 Доступные варианты из нержавеющей стали AISI 304 или AISI 316 с глянцевой или сатинированной отделкой Метод испытания Анализ аэродинамических характеристик диффузоров серии KQ2 был проведен с помощью "виртуальной тестовой лаборатории". Все испытания и относительные измерения проводились с помощью усовершенствованного программного обеспечения CFD (вычислительная гидродинамика). При этом применяется метод готовых элементов к гидродинамике для анализа скоростей, распределения потока воздуха и потерь давления.
