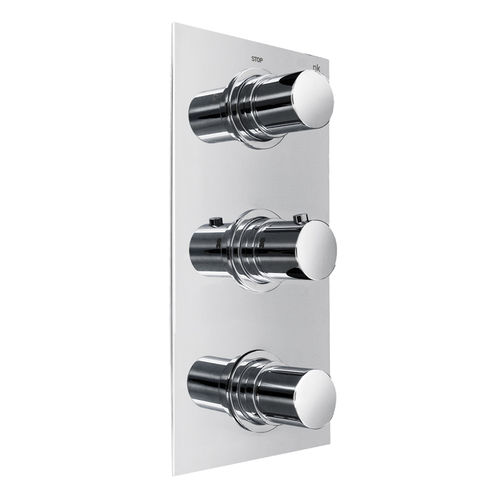

Термостатический однорычажный смеситель URBAN

для душанастенныймеханический

Обзор продукта
Встроенный термостатический клапан URBAN, 4‑потока, с тремя рукоятями и восковым термоэлементом. Подключения 1/2 или 3/4 дюйма в соответствии с чертежом. Включает переключающий клапан (diverter) с регулятором расхода, один выход повышенной производительности с отдельной рукоятью, встроенные обратные клапаны и предохранительный стоп при 38°C. Хромированная отделка.

Расходы (при 3 bar)

• Заявленные расходные характеристики (смешанная вода): 24,6 л/мин; 22,1 л/мин; 21,8 л/мин; 45,5 л/мин.
• Иконные значения при 3 bar: Diverter 22,5 л/мин; Смеситель для душа 15 л/мин; Выходной отвод 15 л/мин; Носик 45,5 л/мин.

Особенности

• Встраиваемая установка (built-in)
• Терморегулирование с восковым термоэлементом
• Три рукояти (отдельная рукоять для выхода повышенной производительности)
• Конфигурация на 4 потока с 1 выходом высокого расхода
• Diverter с регулятором расхода
• Обратные клапаны включены
• Предохранительный ограничитель 38°C
• Хромированная отделка

Сертификация

• BELGAQUA

Доступные загрузки / ресурсы

• Технический лист, Руководство по установке, Руководство по обслуживанию, Гарантийный документ
• Технический чертеж (PDF), 2D DWG, 3D модели (FBX/MAX/OBJ), Взрыв-схема и список запасных частей (PDF)

Запасные части

• Запасные части доступны по версиям (>10-2017, <10-2017, >04-2021). См. список запасных частей в документации для кодов, совместимости и цен.

Технические характеристики / спецификации

• Торговое наименование: URBAN
• Код продукта: 100140559
• Тип: Встроенный термостатический клапан, 4‑потока, 3 рукояти
• Термоэлемент: Восковой термоэлемент
• Подключения: 1/2 или 3/4 (см. чертеж)
• Diverter: Включен с регулятором расхода
• Выход высокого расхода: 1 выход с отдельной рукоятью
• Обратные клапаны: В комплекте
• Ограничитель температуры: 38°C
• Примеры расходов (при 3 bar): 24,6; 22,1; 21,8; 45,5 л/мин (смешанная вода)
• Отделка: Хром
• Доступная документация: технический лист, руководство по установке, руководство по обслуживанию, гарантия, технический чертеж, 2D DWG, 3D модели, взрыв‑схема и список запасных частей
