Поликристаллическая фотоэлектрическая панель OKACELLпрозрачнаяпо индивидуальному заказуизоляционная
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- поликристаллическая
- Спецификации
- прозрачная
- Другие характеристики
- для кровли, для фасада, изоляционная, по индивидуальному заказу
Описание
Детали продукта

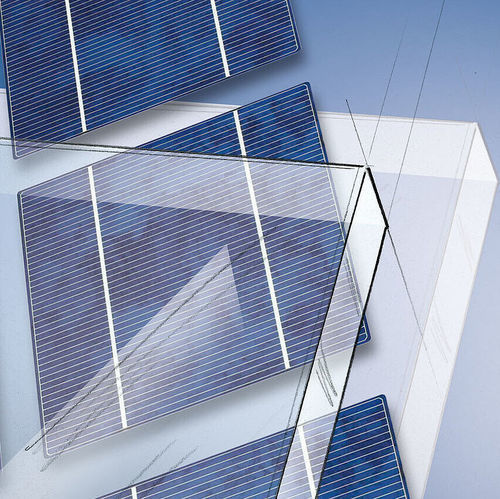

OKACELL делает доступной интегрированную в здание фотогальваническую систему для архитектурных приложений. OKACELL предлагает наибольшее разнообразие дизайнов с различными типами ячеек, цветами ячеек и индивидуальной настройкой. Возможен широкий спектр форм модулей, помимо прямоугольных панелей. OKACELL доступен как монолитное остекление и изолированное остекление для фасадов и крыш.
Преимущества
Строение + функция
Ячейки встроены в ламинированное стекло, изготовленное из закаленного/усиленного стекла или термоупрочненного стекла (стекло с низким содержанием железа). В качестве промежуточного слоя используется пленка PVB или EVA.
макс. размеры стекла | до 2200 мм x 3600 мм
Минимальный размер | с двумя ячейками рядом примерно 400 мм
Размер отдельной ячейки | 158,75 мм x 158,75 мм
Минимальное расстояние между ячейками | ≥ 2,5 мм
Расстояние от ячейки до края уплотнения | ≥ 20 мм
Боковой проекционный разъем | примерно 10 мм (диаметр кабеля)
Электрические данные
Эффективность | примерно 22,2 %
Мощность | 180 Вт/м² при 100 % плотности покрытия
Из-за быстрого технического прогресса в разработке новых типов и размеров ячеек может случиться так, что определенный тип ячейки больше не будет доступен в более поздний срок. Внутренний цвет и яркость кристаллических ячеек не являются определенными свойствами. Поэтому могут возникать цветовые различия внутри модуля и между различными модулями.
Технические данные
Технические значения стандартных типов
U-значение | 1,0 до 1,4 Вт/(м2К) как изолирующее остекление и до 0,8 Вт/(м2К) в комбинации с OKALUX K
TSET | ≥ 12 %
Tv | 10 % до 80 %
Легенда и связанные размеры
U | Вт/(м2К) | DIN EN 673 | Коэффициент теплопередачи, Ug = U
| | DIN EN 674 |
TSET | % | DIN EN 410 | Общая энергетическая пропускная способность
Tv | % | DIN EN 410 | Светопроницаемость (прямая/полусферическая)
Указанные значения являются приблизительными. Они основаны на измерениях признанных испытательных институтов и полученных расчетах.
Характеристики / технические спецификации
OKACELL делает доступной интегрированную в здание фотогальваническую систему для архитектурных приложений. OKACELL предлагает наибольшее разнообразие дизайнов с различными типами ячеек, цветами ячеек и индивидуальной настройкой. Возможен широкий спектр форм модулей, помимо прямоугольных панелей. OKACELL доступен как монолитное остекление и изолированное остекление для фасадов и крыш.
- Интегрированная в здание фотогальваническая система
Преимущества
- Индивидуальные варианты дизайна
- Высокая эффективность до 180 Вт/м² в зависимости от типа ячейки и плотности покрытия
- Обширная поддержка в планировании
- Комбинация с изолирующим стеклом OKALUX, рассеивающим свет
- Комбинация с индивидуально напечатанными передними стеклами
- Видимость для птиц
Строение + функция
Ячейки встроены в ламинированное стекло, изготовленное из закаленного/усиленного стекла или термоупрочненного стекла (стекло с низким содержанием железа). В качестве промежуточного слоя используется пленка PVB или EVA.
макс. размеры стекла | до 2200 мм x 3600 мм
Минимальный размер | с двумя ячейками рядом примерно 400 мм
Размер отдельной ячейки | 158,75 мм x 158,75 мм
Минимальное расстояние между ячейками | ≥ 2,5 мм
Расстояние от ячейки до края уплотнения | ≥ 20 мм
Боковой проекционный разъем | примерно 10 мм (диаметр кабеля)
Электрические данные
Эффективность | примерно 22,2 %
Мощность | 180 Вт/м² при 100 % плотности покрытия
Из-за быстрого технического прогресса в разработке новых типов и размеров ячеек может случиться так, что определенный тип ячейки больше не будет доступен в более поздний срок. Внутренний цвет и яркость кристаллических ячеек не являются определенными свойствами. Поэтому могут возникать цветовые различия внутри модуля и между различными модулями.
Технические данные
Технические значения стандартных типов
U-значение | 1,0 до 1,4 Вт/(м2К) как изолирующее остекление и до 0,8 Вт/(м2К) в комбинации с OKALUX K
TSET | ≥ 12 %
Tv | 10 % до 80 %
Легенда и связанные размеры
U | Вт/(м2К) | DIN EN 673 | Коэффициент теплопередачи, Ug = U
| | DIN EN 674 |
TSET | % | DIN EN 410 | Общая энергетическая пропускная способность
Tv | % | DIN EN 410 | Светопроницаемость (прямая/полусферическая)
Указанные значения являются приблизительными. Они основаны на измерениях признанных испытательных институтов и полученных расчетах.
Характеристики / технические спецификации
- Тип продукта: Интегрированное в здание фотогальваническое стекло для архитектурных приложений
- Дизайн: Настраиваемые типы ячеек, цвета ячеек, выравнивание и формы модулей
- Доступно как: Монолитное остекление и изолированное остекление для фасадов и крыш
- Максимальные размеры стекла: до 2200 мм x 3600 мм
- Минимальный размер: примерно 400 мм (с двумя ячейками рядом)
- Размер отдельной ячейки: 158,75 мм x 158,75 мм
- Минимальное расстояние между ячейками: ≥ 2,5 мм
- Расстояние от ячейки до края уплотнения: ≥ 20 мм
- Боковой проекционный разъем: примерно 10 мм (диаметр кабеля)
- Эффективность: примерно 22,2 %
- Мощность: 180 Вт/м² при 100 % плотности покрытия
- U-значение: 1,0 до 1,4 Вт/(м2К) как изолирующее остекление, до 0,8 Вт/(м2К) с OKALUX K
- TSET: ≥ 12 %
- Светопроницаемость (Tv): 10 % до 80 %
- Промежуточный слой: Пленка PVB или EVA
- Тип стекла: Закаленное/усиленное или термоупрочненное стекло (стекло с низким содержанием железа)
