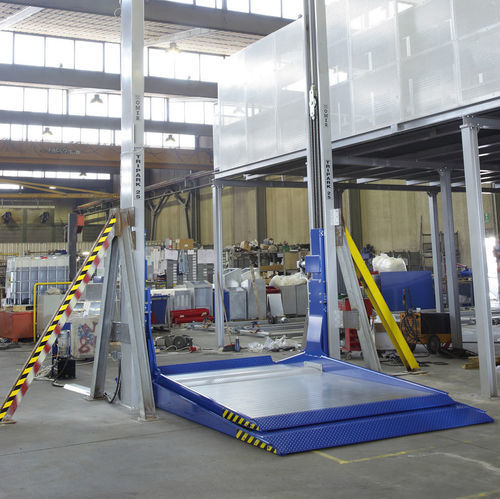

Система парковки с несколькими уровнями TRIPARK

механическаяэлектрическаягидравлическая

Tripark — зависимый двухъярусный парковочный подъемник (мультипликатор парковочных мест), позволяющий разместить до трёх транспортных средств на площади одного парковочного места. Компактный, прост в установке; грузоподъёмность платформы — 2 500 кг.

Общее описание
Устройство предназначено для участков с ограниченным пространством: компактная конструкция минимизирует занимаемую площадь и обеспечивает безопасное размещение до трёх автомобилей. Каждая платформа рассчитана на 2 500 кг, что соответствует большинству легковых автомобилей.

Работа и последовательность
Система работает по пакетной схеме: после вывода нижних автомобилей нижняя платформа поднимается, чтобы освободить верхнюю платформу для опускания на уровень земли. Такая последовательность сохраняет компактность при перемещении и спроектирована с учётом безопасности.

Верхняя платформа и съём автомобиля
Верхняя платформа оснащена интегрированным съездным пандусом, облегчая заезд и выезд автомобиля. Пандус жёстко связан с верхней платформой для надёжных операций.

Конструкция платформ и безопасность
Платформы полностью гладкие и горячего цинкования для защиты от коррозии и удобства доступа. Накатной упор выполнен из листа с ромбическим рифлением для снижения скольжения колёс или людей. Передние ограничители (концевые упоры) и небольшая загибка фронтальной кромки вниз помогают позиционировать колёса и предотвращают откат.

Конструкция и движение
Опорная конструкция и направляющие колонн обеспечивают плавное, бесшумное скольжение платформ при фиксации автомобиля. Колонны смещены немного вперёд (не по центру), что облегчает открытие дверей автомобиля как на верхней, так и на нижней платформах.

Механические и гидравлические системы безопасности
Верхняя платформа оборудована торсионной штангой и связанными устройствами блокировки, которые входят в зацепление на предустановленных уровнях. Электроуправляемый механический стопор в закрытом положении обеспечивает механическую фиксацию каждые 3 см и позволяет маслу гидросистемы возвращаться в бак, предотвращая избыточное давление в гидросхеме.

Органы управления и регулировки
Электрический микровыключатель обеспечивает замедление и остановку платформ в заданных положениях; он находится в зоне видимости для облегчения обслуживания и аварийного вмешательства. Позиция шестерни относительно реечной передачи на опоре торсионной штанги регулируется смещением опоры. Все микровыключатели, расположенные вдоль колонны, могут быть настроены перемещением по регулировочному ползунку.

Поперечная безопасность верхней платформы
Под верхней платформой установлена поперечная механическая защитная планка; если нижняя платформа поднимется и соприкоснётся с этой планкой (например, при отказе микровыключателя), подъём будет механически остановлен, чтобы избежать повреждения или раздавливания автомобиля.

Характеристики / технические спецификации

• Модель: Tripark
• Тип: зависимый двухъярусный подъемник / мультипликатор парковочных мест (до 3 автомобилей в одном месте)
• Грузоподъёмность платформы: 2 500 кг на платформу
• Отделка платформ: полностью гладкие, горячее цинкование
• Накатной упор: рифлёный лист для предотвращения скольжения
• Интегрированный пандус на верхней платформе для съёма автомобиля
• Опорная структура: скольжение вдоль колонн, конструкция обеспечивает безопасность автомобиля
• Верхняя платформа: торсионная штанга с блокирующими системами
• Механический стопор: электрическое управление; механическая фиксация каждые 3 см и возврат гидравлического масла
• Электрические микровыключатели: обеспечивают замедление/остановку в заданных позициях; видимы и регулируемы
• Опора торсионной штанги: регулируемая позиция шестерни/реечной передачи
• Расположение колонн: сдвинуто вперёд для облегчения открывания дверей
• Форма фронтальной части платформ: небольшое загибание вниз для позиционирования колёс и предотвращения отката
• Поперечная защитная планка под верхней платформой: механическая остановка в случае неисправности
