Набор профилей среднего разъёма
При совмещении среднего профиля с боковым P-01:
= Осевой размер (A) минус 38 мм
При совмещении среднего профиля с боковым профилем P-02:
Средний профиль к внешнему краю бокового профиля минус 57 мм
При совмещении нескольких средних профилей разъемов:
= Осевой размер (A) минус 44 мм
Высота стекла (H)
= Длина профиля (P) минус 7 мм
Осевое измерение (А)
= центральный винт к центральному винту
Длина профиля (P)
= высота стекла плюс 7 мм
Средний комплект соединительных профилей - скрытая передняя фиксация (K)
Вкл. крепежные элементы - самонарезающий винт Ø 6,3 x 75 мм, форма К, нержавеющая сталь, количество
в зависимости от длины профиля
- Для оконных рам из армированного сталью пластика
- Для пластиковых / алюминиевых композитных окон со стальной арматурой
- Для расширения P-01 и P-02
Средний набор профилей соединителя - скрытая передняя фиксация (A)
Вкл. крепежные элементы - самонарезающий винт Ø 6,3 x 75 мм, форма К, нержавеющая сталь, количество
в зависимости от длины профиля
- Для оконных рам из алюминия
- Для оконных рам из дерева и аналогичных деревянных конструкций
- Для оконных рам из ламинированной древесины/алюминия
- Для расширения P-01 и P-02
Средний набор профилей соединителя - скрытая передняя фиксация (X)
Крепежи должны быть предоставлены заказчиком (см. принадлежности)
- Для оконных рам из стеклопластика, армированного стекловолокном (GFRP), без стальной арматуры
- Для фронтального крепления к кладке
- Для расширения P-01 и P-02
французский шик с немецким совершенством

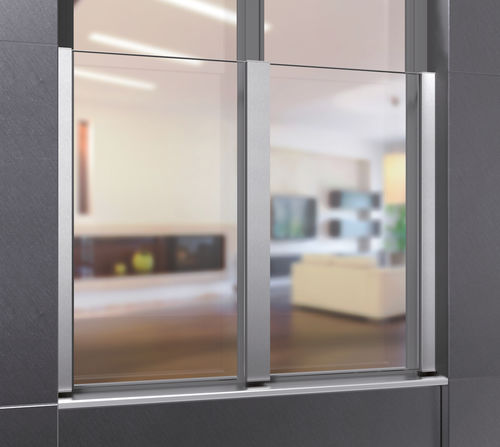

Защита окна/двери на уровне пола непосредственно на фасаде, также известного как "французский балкон", может быть очень элегантно достигнута путем сочетания кронштейнов из стекла и нержавеющей стали.
---
