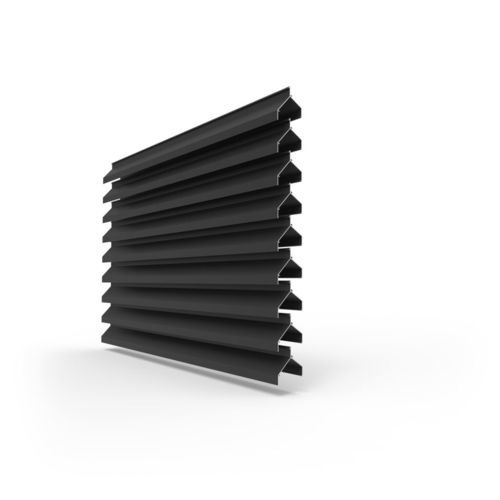

Облицовка фасада из реек Linius

из алюминиявертикальнаяребристая

Описание
Экструдированный алюминиевый профиль V-образной формы с шагом ламели 66 мм. Применим там, где требуется свободная площадь сечения, например в высоковольтных шкафах, для визуального затемнения и при необходимости хорошей водостойкости. Для стенки с ламелями, требующей высокой водоотталкивающей способности, ламель монтируется вертикально, что обеспечивает водонепроницаемость класса A @ 1,5 m/s. В горизонтальной установке водостойкость — класс A @ 1 m/s. Ламель L.066V можно комбинировать с ламелью L.066 благодаря идентичному внешнему виду.

Ключевые характеристики

• V‑образный экструдированный алюминиевый профиль
• Шаг ламели: 66 мм
• Внешний вид совместим с ламелью L.066

Загрузки (доступные названия документов)

• Текст спецификации
• DWG файлы
• B2B брошюра
• Сертификат пропускной способности воздуха
• Сертификат класса IP
• Сертификат водостойкости
• Гарантийный сертификат
• Инструкция по монтажу
• 3D DWG файлы
• 3D DWG файлы несущих элементов

Технические характеристики

• Физическая свободная площадь (%): 40.60
• Шаг ламели (mm): 66
• Стандартный тип газа: -
• Класс IP: -
• Глубина ламели (mm): 61.5
• Общая глубина решётки (mm): -
• K‑фактор приток: 66.1
• CE‑коэффициент: 0.123
• K‑фактор вытяжка: 79.7
• CD‑коэффициент: 0.112
• Водостойкость при 0 m/s (%): -
• Водостойкость при 0.5 m/s (%): -
• Водостойкость при 1.0 m/s (%): -
• Водостойкость при 1.5 m/s (%): -
• Водостойкость при 2.0 m/s (%): -
• Водостойкость при 2.5 m/s (%): -
• Водостойкость при 3.0 m/s (%): -
• Водостойкость при 3.5 m/s (%): -
