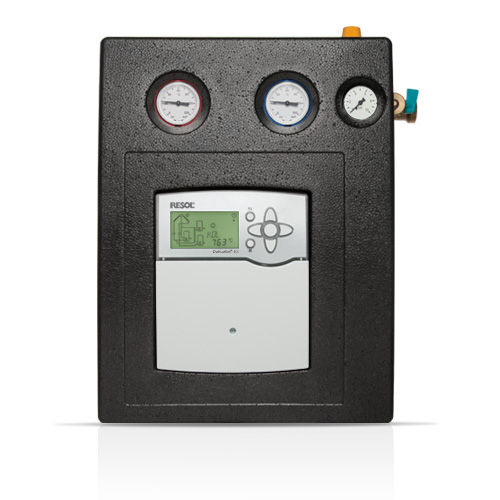

FlowSol® XL - это предварительно смонтированная двухтрубная насосная станция, специально разработанная для систем с высоким расходом. Оборудование и номинальная ширина спроектированы с учетом требований больших коллекторных полей.
Предварительно собранная двухпроводная насосная станция
Встроенный контроллер DeltaSol® BX Plus
Энергосберегающий высокоэффективный насос
Предохранительный блок с присоединением для мембранного расширительного бака, предохранительного клапана и манометра
Шаровые краны с обратными клапанами в подаче и обратном направлении
Расходомер
Воздушный сепаратор с ручным вентиляционным отверстием для солнечной термальной системы
Заправочные и сливные клапаны
Особенно подходит для насосной станции: наши аксессуары, такие как напорный рукав ALS15, станция заправки и промывки SBS 2000 и др.
Циркуляционный насос: Wilo Stratos PARA 15/1-9 (потребляемая мощность насоса*: 44 Вт)
Предохранительный клапан: 6 бар
Манометр: 0 ... 10 бар
Расходомер: 5 ... 35 л/мин
Для систем с низким расходом (0,2 л/мин/м²) с коллекторными полями до 100 м²
Для высокопроизводительных систем (0,5 л/мин/м²) с коллекторными полями до 50 м²
Учитывайте потерю давления в системе!
Шаровые краны на входе и выходе с обратными клапанами и ручками термометра:
Обратные клапаны: Давление открытия 20 мбар, открытый
Термометр: 0 ... 160 °C
Подключение к мембранному расширительному баку: 1'' ET, плоское уплотнение
Выходной предохранительный клапан: 1" ИТ-САЙТ
Соединения с солнечными трубами: 1" ИТ
Максимальный температурный расход/обратный ход: 120 °C / 95 °C
Максимальное давление: 6 бар
Жидкость: вода с макс. 50% гликоль
Размеры:
прибл. 470 x 380 x 220 мм (с изоляцией)
Расстояние между центрами: 125 мм
Расстояние центр / стена: 73 мм
Материал:
фурнитура: латунь
пломбы: AFM 34
О-ринг: FKM
Изоляция: пенопласт ЕПП
---
