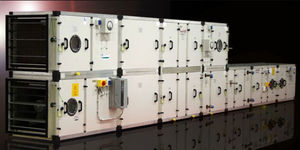

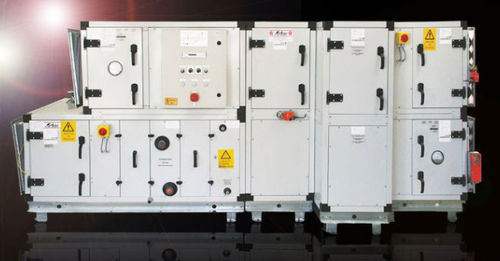

Блоки S60 имеют раму из прокатных оцинкованных стальных профилей и угловые соединители из литого алюминия или армированного стекловолокном пластика. Литые алюминиевые угловые соединители могут поставляться с резьбой M20 или без нее, например, для крепления крановых проушин. Профили рамы и алюминиевые литые соединители уплотнены друг с другом уплотнениями EPDM. Панели корпуса представляют собой двухслойную конструкцию с толщиной стенки 60 мм. В базовой версии для внутренних и внешних панелей используется оцинкованная сталь толщиной 1,0 мм. В качестве альтернативы наличники S60 поставляются с пластиковым покрытием (стандарт RAL 7035), из V2A 1.4301 или с алюминиевой обшивкой AlMg3. Каменная вата, используемая в качестве тепло- и звукоизоляции, не воспламеняется и частично наклеивается на двухслойную панель. Панели прикручиваются снаружи к профилю пустотелой рамы. Соединения между компонентами корпуса выполнены таким образом, чтобы внутренняя поверхность была гладкой. Устройства S60 соответствуют гигиеническим требованиям VDI 6022.
Устройства размером до 13Q могут поставляться со сложенной рамой основания, изготовленной из оцинкованного стального листа толщиной 3 мм. В качестве альтернативы для больших размеров предлагаются сварные и грунтованные стальные рамы, а также сварные и оцинкованные стальные рамы в защищенном от атмосферных воздействий исполнении.
Минимальная (V=1 м/с):
1,400 - 33,000 м³/ч
Оптимальный (V=2 м/с):
2,900 - 66,000 м³/ч
Максимальный (V=4 м/с):
5,900 - 132,100 м³/ч
Теплопередача [Вт/м²К]:
0,91 (T2)
Коэффициент термического перекрытия kb:
0,58 (TB3)
Панели прикручиваются снаружи к соединительному профилю. Для обеспечения хорошего внешнего вида винты на внешней стороне корпуса скрыты.
---
