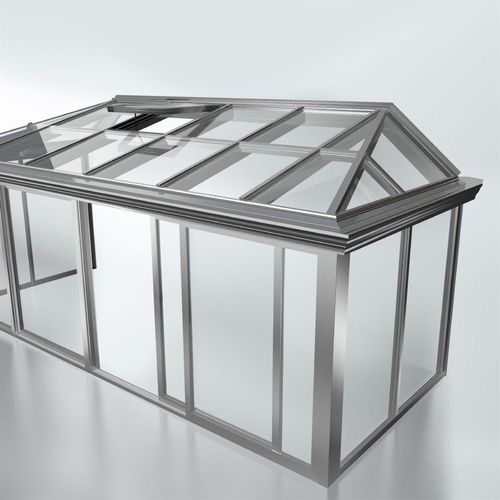

Самонесущая веранда CMC 50

из стеклаиз алюминиядля профессионального использования

Теплоизолированная модульная система устанавливает высокие стандарты энергоэффективности, свободы дизайна и производства Вместе с террасной крышей Schüco PRC 50 система Schüco Conservatory System CMC 50 является частью оптимизированной линейки модулей системы. К преимуществам относятся уменьшенное количество компонентов и высокий уровень предварительной сборки модулей (стропил), что значительно сокращает время и стоимость изготовления. Schüco CMC 50, теплоизолированная, самонесущая, модульная алюминиевая система зимнего сада Специальная конструкция зимнего сада для приставных конструкций и отдельно стоящих павильонов. Предлагается в виде односкатной крыши (с солнечным изгибом или без него), седловидной крыши, ориентальной крыши и многоугольников. Модуль 1, структурный анализ Несущая конструкция зимнего сада состоит из прямоугольных многокамерных полых профилей. При выборе поперечных сечений и профилей для крепления необходимо учитывать конструктивные требования. Стропила и обрешетка, несущие статическую нагрузку, находятся со стороны помещения и имеют ширину торца 50 мм, по выбору в проектном варианте с фаской 5 x 5 мм или в виде е-рафтеров. Все края профиля имеют радиус 0,5 мм. Карнизная и коньковая обрешетки имеют соединения, позволяющие крепить стропила под прямым углом (90°) независимо от угла наклона крыши (7-45°). Карнизная обрешетка с базовой глубиной 83 мм или 128 мм в зависимости от требований. Конструктивно карнизные планки, стропила, стропильные ноги и опоры крепятся в соответствии с требованиями с помощью стальных профилей стандартных размеров и/или с алюминиевыми вставками.
