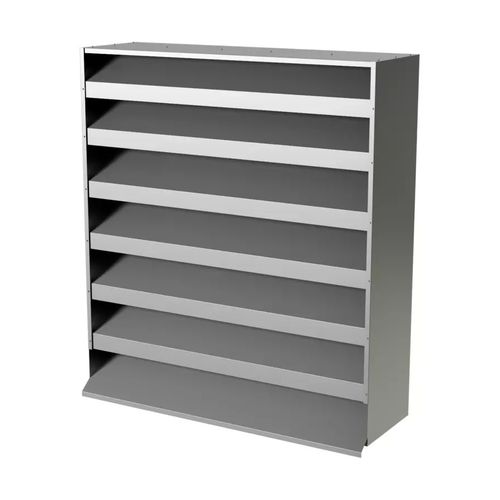

Вентиляционная решетка из гальванизированной стали ALD

алюминийиз нержавеющей сталипрямоугольная

Обзор
ALD – наружная решётка с шумоподавлением, предназначенная для снижения шума от вентиляторов и машинных помещений.

Ключевые особенности

• Очень хорошее шумоподавление в октавных полосах
• Прочная конструкция, устойчивая к суровым климатическим условиям
• Стандартные материалы: оцинкованная сталь (класс коррозионности C3) или алюминий (класс коррозионности C4)
• Опциональные материалы/покрытия: нержавеющая сталь, алюмо‑цинк или окраска
• Доступна двойная конструкция для дополнительного шумоподавления
• Включена в базу данных MagiCAD

Описание продукта
Акустическая створка ALD эффективно снижает воздушный шум от машинных помещений, вентиляторов и оборудования. Шум ослабляется при прохождении через заполненные звукопоглощающим материалом перегородки, обеспечивая эффективный контроль наружного шума.

Конструкция
Шумоподавление достигается за счёт аэродинамически оформленных звукопоглощающих перегородок, расположенных внутри решётки. Конструкция обеспечивает эффективный воздушный поток и снижает передачу шума от механического оборудования.

Материалы и обработка поверхности
ALD производится из оцинкованной стальной листовой стали (класс коррозионности C3) или из алюминия (класс коррозионности C4). Акустические перегородки заполнены ISOVER Cleantec® PLUS. При необходимости возможна окраска поверхности для защиты от коррозии.

Установка, ввод в эксплуатацию и обслуживание
Решётка поставляется в стандартной комплектации без крепёжных аксессуаров. Распространённые способы монтажа включают:

• Крепление винтами через торцевые стенки решётки
• Монтаж с наружным фланцем
• Монтаж с внутренним фланцем (двойная модель поставляется как две одиночные решётки для сборки на объекте)

Эффективность (статическая интегральная аттенюация по ISO 7235)
Статическая интегральная аттенюация в дБ (ISO 7235) по типу и октавной полосе:
ALD-1 / Ширины (мм): 400, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / Высоты (мм): 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / 63 Гц: 2 / 125 Гц: 5 / 250 Гц: 7 / 500 Гц: 12 / 1К Гц: 18 / 2К Гц: 21 / 4К Гц: 16 / 8К Гц: 16
ALD-2 / Ширины (мм): 400, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / Высоты (мм): 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / 63 Гц: 3 / 125 Гц: 9 / 250 Гц: 12 / 500 Гц: 21 / 1К Гц: 32 / 2К Гц: 34 / 4К Гц: 32 / 8К Гц: 32

Технические характеристики

• Семейство продукта: ALD (наружная решётка со звукопоглощением)
• Модели: ALD-1 и ALD-2
• Доступные ширины (мм): серия 400–2400
• Доступные высоты (мм): серия 450–2400
• Статическая интегральная аттенюация (дБ, ISO 7235): см. значения производительности выше
• Стандартные материалы: оцинкованная сталь (класс коррозионности C3) или алюминий (класс коррозионности C4)
• Акустическое заполнение: ISOVER Cleantec® PLUS
• Опциональные материалы/покрытия: нержавеющая сталь, алюмо‑цинк, окраска
• Доступна опция двойной конструкции для повышения аттенюации
• Включена в базу данных MagiCAD
