Потолочный диффузор воздуха TSF

подвеснойквадратный

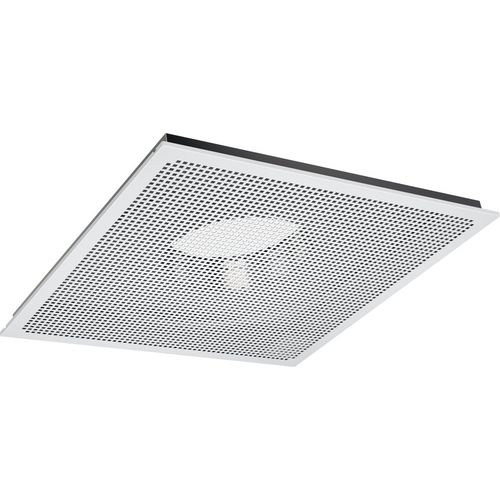

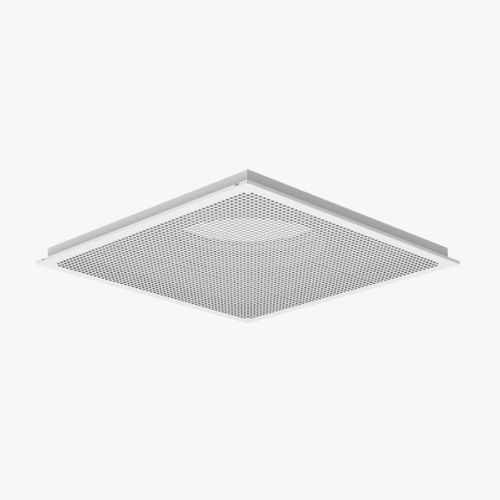

Описание TSF – перфорированный вытяжной диффузор для потолочного монтажа. Для регулирования расхода воздуха применяются воздухораспределительная камера THOR или ирисовый клапан SPI (дополнительные принадлежности). Конструкция TSF состоит из перфорированной лицевой панели и стального корпуса. Корпус оснащен соединительным патрубком с резиновым уплотнением. TSF покрыт белой порошковой краской (RAL 9010-30). Лицевая панель снимается, обеспечивая простой доступ к воздуховоду. Поставляются диффузоры TSF семи типоразмеров 100-400. Монтаж Для монтажа диффузора снимите лицевую панель. Закрепите диффузор заклепками и установите лицевую панель в исходное положение. При подсоединении к воздухораспределительной камере THOR длина прямого воздуховода до камеры должна составлять 4 диаметра воздуховода. Для монтажа моделей TSF 100-200 в подвесном потолке применяется монтажная пластина Sinus-P-600. Модели 250-400 устанавливаются без монтажной пластины. Размеры монтажного отверстия указаны в таблице размеров. Направление воздуха Извлечь Размеры и вес Вес 2,3кг
