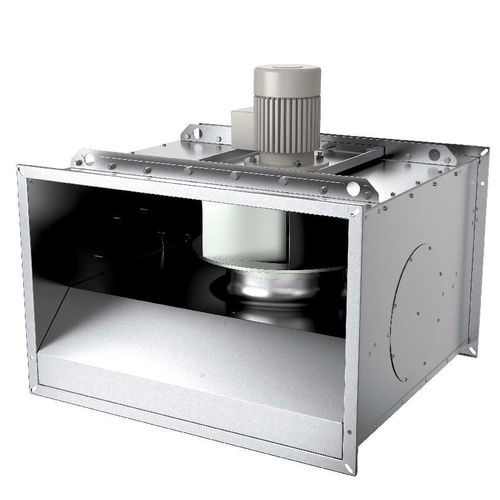

Центробежный вентилятор BKF

для дымоудаленияканальныйконтура

Обзор
Линейка BKF прямоугольных канальных вентиляторов двойного назначения разработана для ежедневной вентиляции и аварийной эвакуации дыма и тепла. Подходит для профессионального, коммерческого и жилого использования. Сертифицирована для дымоудаления (EN 12101-3) и способна отводить газы при 400 °C в течение 120 минут, при этом поддерживает непрерывную работу при повышенных температурах для обычной вентиляции.

Ключевые преимущества

• Надежность: Корпус из стали с цинк‑магниевым покрытием, мотор вынесен из потока воздуха для упрощения осмотра и снижения риска загрязнения.
• Эффективность: Фланцевые двигатели IEC (высокая эффективность) в сочетании с крыльчаткой с назад изогнутыми лопатками из стали обеспечивают хорошую общую эффективность.
• Высокая производительность: Сертифицированное дымоудаление F400 (400 °C/120 мин); непрерывная работа до 120 °C для повседневного использования.
• Двойное назначение: Подходит для ежедневной вентиляции и аварийного удаления дыма/тепла, обеспечивает бездымные пути эвакуации и удаление опасных газов.

Конструкция и материалы

• Корпус: сталь с цинк‑магниевым покрытием (ZM).
• Крыльчатка: назад изогнутая крыльчатка из оцинкованной или предоцинкованной стали.
• Двигатель: односкоростные IE2 или двухскоростные двигатели (в примечаниях также упоминается IE3 для некоторых конфигураций). Двигатель установлен вне потока воздуха. Встроенная последовательная PTC-защита двигателя.
• Подключение канала: прямоугольные фланцевые соединения.

Эксплуатация и управление

• Класс по огнестойкости: 400 °C / 120 мин (F400) согласно EN 12101-3 для дымоудаления.
• Непрерывная вентиляция: рассчитан на непрерывную транспортировку воздуха до 120 °C.
• Регулирование скорости: для односкоростных двигателей используйте частотный преобразователь с подходящим фильтром со стороны двигателя (sine или du/dt). При использовании в условиях пожара преобразователи должны быть замкнуты или защищены, чтобы гарантировать работу в случае пожара (см. инструкции к продукту).
• Установка: возможна в любом положении; устанавливать либо снаружи здания, либо внутри (вне зоны пожара) в хорошо вентилируемых помещениях. Глубина фланца подключения указана как 30 мм.

Характеристики и акустика (выбранные значения)
Производительность (пример конфигурации 400V 3~ 50Hz - 4 полюса - Y (звезда)):
Воздушный поток (макс): 2,632 m³/h
Скорость крыльчатки: 1,451 rpm
Потребляемая мощность: 315 W (0.315 kW)
Потребляемый ток: 1 A
Пусковой ток: 4.4 A

Акустика (примеры):
LwA Вход (объем измерения 0.3 m³/s): 58 dB(A)
LwA Выход (объем измерения 0.3 m³/s): 69 dB(A)
Уровень звукового давления на 3 м (20 m² Sabin): 58 dB(A)

Сертификация и документация

• Классификация по пожару и испытания согласно EN 12101-3 (F400 / 120 мин) для дымоудаления.
• На продукт имеются сопутствующие документы, включая декларации о характеристиках, сертификаты и декларации о соответствии (см. раздел документов по продукту).

Применение

• Удаление дыма и тепла при чрезвычайных ситуациях
• Ежедневная вентиляция и удаление воздуха в коммерческих и жилых установках
• Использование там, где требуются безопасные пути эвакуации и удаление опасных газов

Характеристики / технические данные

• Серия: BKF
• Наименование артикула: BKF 315D4-6-XL/F400
• Номер артикула: #95689
• Напряжение (номинальное): 400 V
• Частота: 50 Hz
• Фазы: 3~
• Подключение цепи мотора: Y (звезда)
• Потребляемая мощность: 315 W (0.315 kW)
• Пусковой ток: 4.4 A
• Потребляемый ток (номинал): 1 A
• Скорость крыльчатки: 1451 rpm
• Воздушный поток (макс): 2,632 m³/h
• Макс. температура транспортируемого воздуха (120 min): 400 °C
• Температура транспортируемого воздуха (непрерывно): макс. 120 °C
• Класс защиты / корпус мотора: IP55
• Класс изоляции: F
• ErP: Не относится к ErP
• Вес: 51 kg
• Тип подключения канала: Прямоугольный
• Тип мотора: AC (односкоростной IE2 или двухскоростной; IE3 указан для некоторых конфигураций)
